AD620ARZ是一款低成本\高精度仪表放大器,仅需要一个外部电阻来设置增益,增益范围为1至10,000.此外,AD620采用8引脚SOIC和DIP封装,尺寸小于分立式设计,并且功耗较低(最大电源电流仅1.3 mA),因此非常适合电池供电的便携式(或远程)应用.

AD620ARZ具有40 ppm(最大非线性度)高精度\最大50 µV的低失调电压以及最大0.6 µV/°C的失调漂移性能,非常适合精密数据采集系统,如电子秤和传感器接口.它还具有低噪声\低输入偏置电流和低功耗特性,使之非常适合ECG和无创血压监测仪等医疗应用.

该器件输入级采用Superßeta处理,可实现最大1.0 nA的低输入偏置电流.由于具有9 nV/√Hz (1 kHz)的低输入电压噪声\0.28 μV p-p(0.1 Hz至10 Hz频段)和0.1 pA/√Hz输入电流噪声,AD620也可以用作前置放大器.此外,AD620的0.01%建立时间为15 µs,非常适合多路复用应用;而且成本很低,足以实现每通道一个仪表放大器的设计.

特性

易于使用
通过一个外部电阻设置增益
(增益范围：1至10000)
宽电源电压范围(±2.3 V至±18 V)
具有比三运放IA设计更高的性能

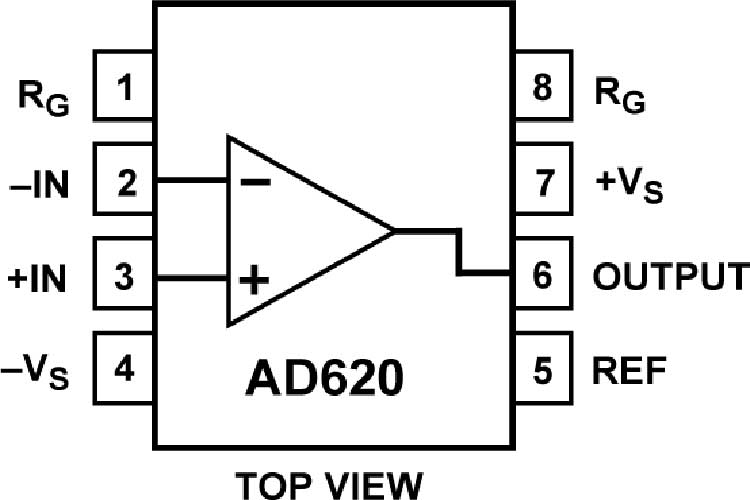

提供8引脚DIP和SOIC封装
低功耗,最大电源电流为1.3 mA
低噪声
输入电压噪声：9 nV/√Hz(1 kHz)
0.28 µV p-p噪声(0.1 Hz至10 Hz)
出色的直流性能(B级)
输入失调电压：50 µV(最大值)
输入失调漂移：0.6 µV/°C(最大值)
输入偏置电流：1.0 nA(最大值)
共模抑制比：100 dB(最小值,G = 10)
出色的交流特性
带宽：120 kHz (G = 100)
0.01%建立时间：15 µs

应用

电子秤
ECG和医疗仪器仪表
传感器接口
数据采集系统
工业过程控制
电池供电便携式设备
