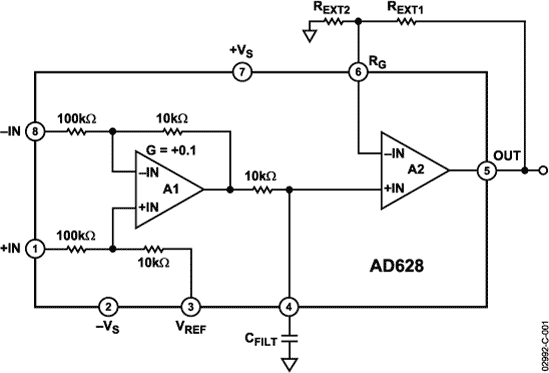

AD698APZ是一款精密差动放大器,具有出色的直流性能与宽频率范围的高共模抑制性能.用于调整高电压时,它可以对单电源ADC采用的标准控制电压或电流进行简单转换.宽带反馈环路可将Σ-Δ型ADC的电容充电所引起的失真效应降至较低.

基准引脚(VREF)提供直流偏移,用于将双极性信号转换为单端信号.在单电源ADC的输入范围内,AD628将+5 V\+10 V\±5 V\±10 V和4 mA至20 mA输入信号转换为单端输出.

AD698APZ的输入共模和差分模式工作范围为±120 V.高共模输入阻抗使该器件非常适合分流电阻上的高压测量应用.利用缓冲放大器的反相输入,可实现远程开尔文连接.

将10 kΩ精密电阻连接至外部引脚,可用于低通滤波器,或用来衰减大差分输入信号.低通滤波器采用单个电容实现.AD628采用单电源或双电源供电,提供8引脚SOIC_N或8引脚MSOP封装,工作温度范围为−40°C至+85°C标准工业温度范围.

特性

高共模输入电压范围：±120 V (VS = ±15 V)
增益范围：0.1至100
工作温度范围：-40°C至+85°C
电源电压范围
双电源：±2.25 V至±18 V
单电源：4.5 V至36 V
出色的交流和直流性能
失调温度稳定性RTI：10 µV/°C(最大值)
失调：±1.5 V mV(最大值)
CMRR RTI：
75 dB(最小值,DC至500 Hz,G = +1)

应用

高压电流检测
可编程逻辑控制器
模拟输入前端信号调理
+5 V\+10 V\±5 V\±10 V和4 mA至20 mA
隔离传感器信号调理
电源监控
电动液压控制
电机控制
