AD7656BSTZ-1是AD7656/AD7657/AD7658降低去耦要求的引脚和软件兼容版本, 均内置六个16/14/12位\快速\低功耗逐次逼近型ADC,并集成到一个封装中,采用iCMOS®工艺(工业级CMOS)设计.iCMOS是一种将高压硅与亚微米CMOS及互补双极性技术相结合的工艺. 通过这种工艺,可开发在33V高压下工作的高性能模拟IC,其体积性能比是以往的高压器件所无法实现的. 与采用传统CMOS工艺的模拟IC不同,iCMOS组件不但可以输入双极性信号,同时还能提升性能,大幅降低功耗并减小封装尺寸.

AD7656BSTZ-1的吞吐速率高达250 kSPS, 并且内置低噪声\宽带宽采样保持放大器,可处理最高4.5 MHz的输入频率.

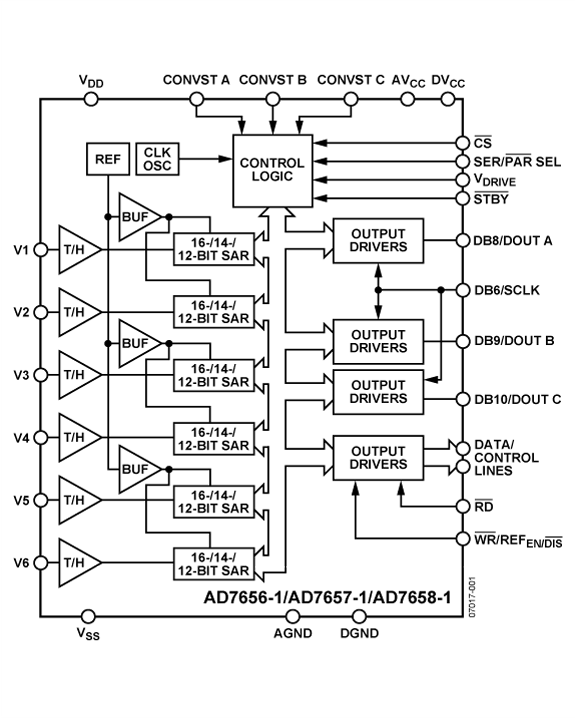

转换过程与数据采集利用CONVST信号和内部振荡器进行控制. 三个CONVST引脚(CONVST A\CONVST B和CONVST C)允许三对ADC独立地进行同步采样. AD7656-1/AD7657-1/AD7658-1具有一个高速并行接口和一个高速串行接口,为器件与微处理器或DSP的接口连接创造了条件. 选择串行接口模式时,每个器件都允许多个ADC以菊花链形式连接至单个串行接口. 三款器件均可在±4 × VREF和±2 × VREF范围内支持真双极性输入信号. 此外还内置一个2.5 V片内基准电压源.

特性

与AD7656/AD7657/AD7658引脚兼容\软件兼容,去耦要求降低
6个独立ADC
真双极性模拟输入
引脚/软件可选范围： ±10 V\±5 V
高吞吐速率： 250 kSPS
iCMOS 工艺技术
低功耗
140 mW(250 kSPS,5 V电源)

产品特色

片上集成6个16/14/12-bit 250 kSPS ADC.
6个真双极性\高阻抗模拟输入.
高速并行和串行接口.
与AD7656/AD7657/AD7658器件相比,降低了去耦要求和材料成本.
应用

电力线路监控和测量系统
仪表和控制系统
多轴定位系统
