AD823ARZ是一款双通道\精密\16 MHz\JFET输入运算放大器,可采用3.0 V至36 V单电源或±1.5 V至±18 V双电源供电.它具有单电源供电能力,在单电源模式下输入电压范围可扩展至地电压以下.IOUT ≤ 100 µA时,输出电压摆幅可扩展至各供电轨50 mV以内,从而可提供出色的输出动态范围.

直流精度性能包括最大800 μV的失调电压\2 μV/°C的失调电压漂移\小于25 pA的输入偏置电流以及低输入电压噪声,源阻抗最高可达1 GΩ.该器件提供16 MHz\−3 dB带宽\−108 dB THD (20 kHz)\22 V/μs压摆率和每个放大器2.6 mA的低电源电流.AD823作为跟随器可驱动高达500 pF的直接容性负载,当电源轨提供0.5 V电压时可提供15 mA的输出电流.这使得该放大器可处理广泛的负载条件.

这样的交流和直流性能组合以及出色的负载驱动能力使得该器件成为一款出色的多功能放大器,适合ADC驱动器\高速有源滤波器和其它低压\高动态范围系统等应用.

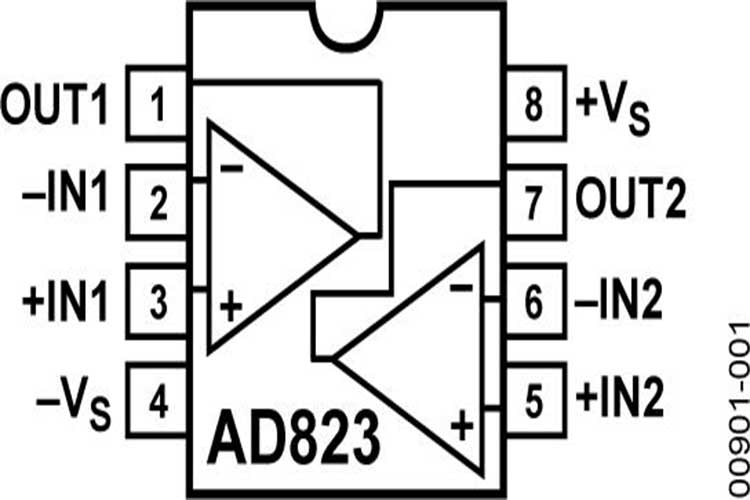

AD823ARZ的工作温度范围为−40°C至+85°C工业温度范围,并提供8引脚PDIP和8引脚SOIC两种封装.

特性

单电源供电
轨到轨输出摆幅
输入电压范围扩大到地电位以下
单电源供电能力：3 V至36 V
高负载驱动
容性负载驱动：500 pF(G = +1)
输出电流：15 mA(与电源相差0.5 V时)
低失真：−108 dBc(最差谐波,20 kHz)
低噪声：16nV/√Hz(10 kHz)
出色的直流性能
输入失调电压：800 μV(最大值)
失调电压漂移：2 μV/°C
输入偏置电流：25 pA(最大值)
出色的交流性能：每个放大器2.6 mA
−3 dB带宽：16 MHz (G = +1)
0.01%建立时间：350 ns(2 V步进)
压摆率：22 V/μs
供电轨有输入时不发生反相

应用
- 电池供电的精密仪器
- 光电二极管前置放大器
- 有源滤波器
- 12位至16位数据采集系统
- 医疗仪器
