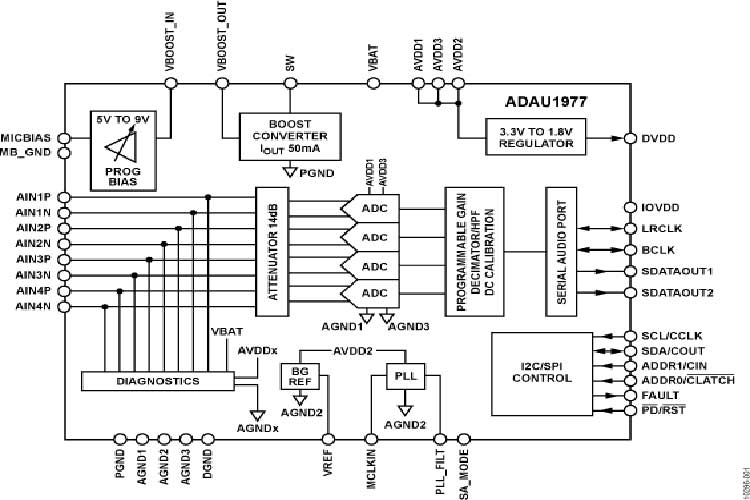

ADAU1977WBCPZ-R7集成4个高性能模数转换器(ADC),其直接耦合输入具有10 V rms性能.该ADC采用多位Σ-Δ架构,其连续时间前端能够实现低EMI性能.它可以直接连接驻极体麦克风(ECM),并为麦克风供电提供所需的偏置.内置的诊断电路可检测输入线路上的故障,包括针对麦克风输入故障的全面诊断.可报告以下故障：电池短路\麦克风偏置短路\接地短路\正负输入引脚之间短路和输入引脚开路.此外,每种诊断故障均能以IRQ标志表示,以方便系统设计.同时,它还内置I2C/SPI控制端口.ADAU1977仅采用3.3 V单电源供电.器件内部可产生麦克风偏置电压.麦克风偏置能够通过5 V至9 V范围内的几种步长进行编程.低功耗架构则降低了器件的功耗.片内PLL可从外部时钟输入或帧时钟(采样速率时钟)获得主时钟.当使用帧时钟时,由于PLL的存在,系统中无需使用独立的高频主时钟.ADAU1977采用40引脚LFCSP封装.

特性

带诊断功能的可编程麦克风偏置(5 V至9 V)
4路10 V rms直接耦合差分输入
利用片内PLL获得主时钟
低电磁辐射设计
ADC动态范围：106 dB
THD + N：-95 dB
可选数字高通滤波器
24位ADC,8 kHz至192 kHz采样速率

应用
汽车音频系统
有源噪声消除系统
