ADG659YRUZ均为低压CMOS模拟多路复用器,分别内置8个单通道和4个差分通道.ADG658根据3位二进制地址线A0\A1和A2所确定的地址,将8路输入(S1–S8)之一切换至公共输出D.ADG659根据2位二进制地址线A0和A1所确定的地址,将4路差分输入之一切换至公共差分输出.两款器件均提供EN输入,用来使能或禁用器件.禁用时,所有通道均关断.

这些器件采用改良工艺设计,具有低功耗和高开关速度特性.这些器件可用作多路复用器或解复用器,具有出色的性能,输入范围可扩展至电源电压范围.所有通道均采用先开后合式开关,防止开关通道时发生瞬时短路.所有数字输入的逻辑阈值为0.8 V至2.4 V,确保采用+5 V单电源或±5 V双电源供电时能够保证TTL/CMOS的逻辑兼容性.

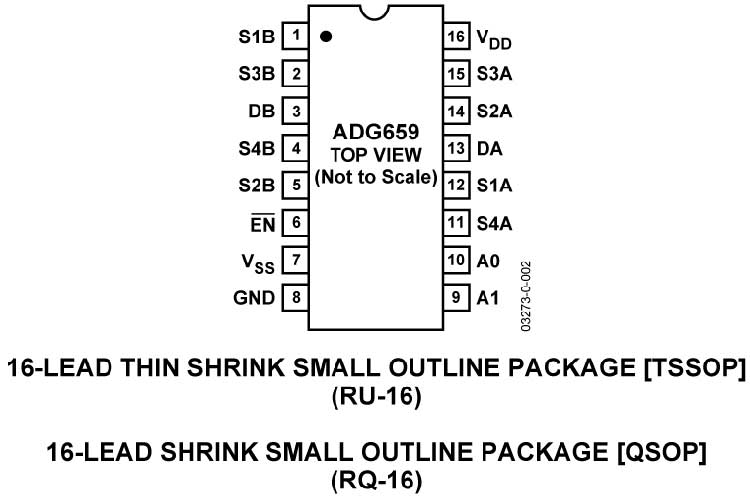

ADG659YRUZ提供16引脚TSSOP/QSOP和16引脚4 mm × 4 mm LFCSP两种封装.

产品特色

单电源和双电源供电.ADG658和ADG659具有高性能,保证额定电源电压为±5 V\+5 V和+3 V.
汽车应用温度范围：-40°C至+125°C.
低功耗,典型值<0.1 μW.
16引脚4 mm × 4 mm LFCSP封装\16引脚TSSOP封装和16引脚QSOP封装.

特性

双电源：±2 V至±6 V
单电源：2 V至12 V
汽车应用温度范围：-40°C至+125°C
<0.1 nA漏电流
全信号范围内45 Ω导通电阻
轨到轨开关工作
差分4:1多路复用器
16引脚LFCSP/TSSOP/QSOP封装
典型功耗：<0.1 μW
TTL/CMOS兼容型输入
封装升级到74HC4051 / 74HC4052和MAX4051 / MAX4052 / MAX4581 / MAX4582

应用

汽车应用
自动测试设备
数据采集系统
电池供电系统
通信系统
音频和视频信号路由
继电器替代方案
采样保持系统
工业控制系统
