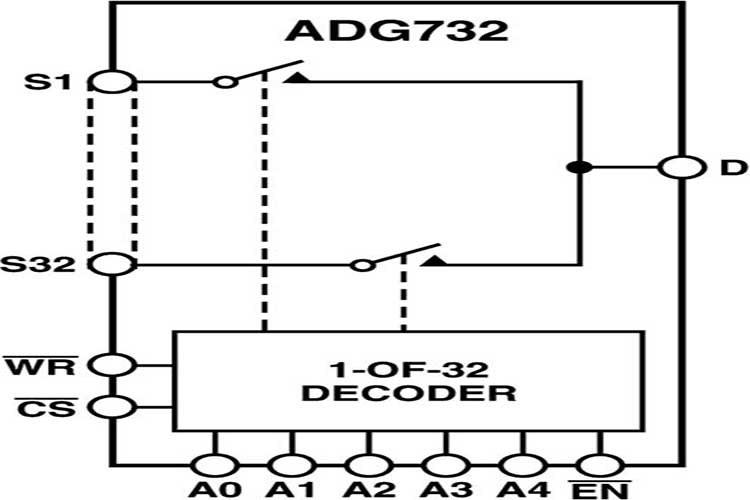

ADG732BSUZ为单芯片互补金属氧化物半导体(CMOS)32通道和双路16通道模拟多路复用器.ADG732根据5位二进制地址线A0\A1\A2\A3和A4所确定的地址,将32路输入(S1至S32)之一切换至公共输出D.ADG726根据4位二进制地址线A0\A1\A2和A3所确定的地址,对16路输入之一实施切换.

片内锁存器有利于与微处理器实现接口.通过将CSA和CSB连接在一起,ADG726还可配置为差分工作模式.该器件提供EN输入,用来使能或禁用器件.禁用时,所有通道均关断.

这些多路复用器采用先进的亚微米工艺设计,具有低功耗\高开关速度\极低导通电阻和泄漏电流特性.它们采用+1.8 V至+5.5 V单电源和±2.5 V双电源工作,非常适合各种应用.导通电阻大约为几欧姆,开关之间严格匹配,并且在整个信号范围内,导通电阻曲线非常平坦.这些器件可用作多路复用器或解复用器,具有出色的性能,输入信号范围可扩展至电源电压范围.在断开条件下,达到电源电压的信号电平被阻止.所有通道均采用先开后合式开关,防止开关通道时发生瞬时短路.

ADG732BSUZ提供48引脚LFCSP或48引脚TQFP两种封装.对于功能相当\带串行接口的器件,请参考ADG725/ADG731.

特性

1.8 V至5.5 V单电源供电
±2.5 V双电源供电
导通电阻：4 Ω(25°C时,+5 V单电源/±2.5 V双电源)
导通电阻平坦度：0.5 Ω(25°C 时,+5 V单电源/±2.5 V双电源)
轨到轨工作
转换时间：23 ns(典型值,25°C时)
单通道32:1多路复用器
双通道/差分16:1多路复用器
TTL/CMOS兼容型输入
48引脚TQFP或48引脚7 mm × 7 mm LFCSP封装

应用

光学应用
数据采集系统
通信系统
继电器替代方案
音频和视频开关
电池供电系统
医疗仪器
自动测试设备(ATE)
