ADM3101EACPZ是一款高速\单通道RS-232/V.28收发器接口器件,采用3.3 V单电源供电.低功耗使它非常适合电池供电的便携式仪表.

ADM3101EACPZ符合EIA/TIA-232E和CCITT V.28规范,数据速率最高可达460 kbps.

所有RS-232(TOUT 和 RIN) 和 CMOS (TIN 和 ROUT) 输入及输出均提供静电放电保护(最高±15 kV ESD保护).

由于该器件的输入/输出引脚提供±15 kV ESD保护,因此该器件非常适合在电气条件恶劣的环境下工作,或者需要频繁插拔RS-232电缆的应用.

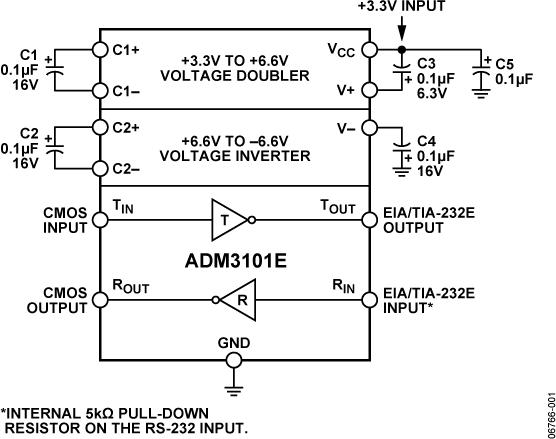

倍压器/反相器使用四个0.1 μF外部电荷泵电容,这使得该器件可以采用3.3 V单电源供电.

ADM3101E采用12引脚LFCSP封装,额定温度范围为−40°C至+85°C.

特性

数据速率：460 kbps
1路Tx和1路Rx
符合EIA/TIA-232E规范
0.1 μF电荷泵电容
接触放电：±8 kV
气隙放电：±15 kV

应用

通用RS-232数据链路
工业/电信诊断端口
