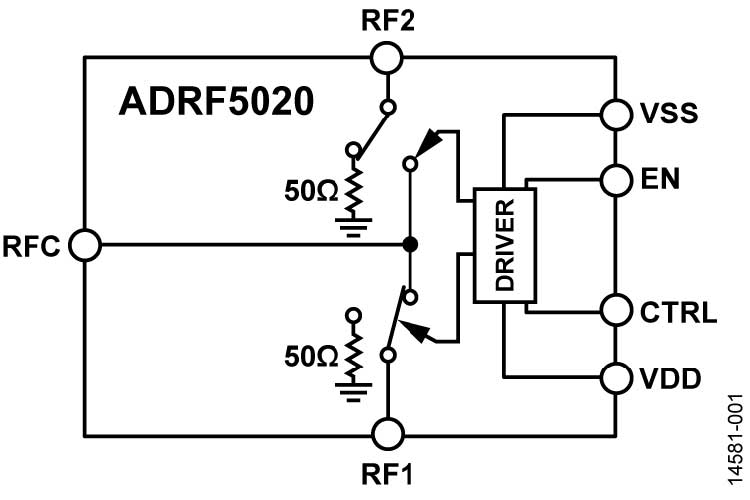

ADRF5020BCCZN是一款通用型单刀双掷(SPDT)开关,采用硅工艺制造.它采用3 mm × 3 mm\20引脚基板栅格阵列(LGA)封装,在100 MHz至30 GHz频率范围内提供高隔离度和低插入损耗.

该宽带开关采用+3.3 V和−2.5 V双电源电压供电,提供CMOS/LVTTL逻辑兼容控制.

特性

超宽带频率范围：100 MHz至30 GHz
非反射式50 Ω设计
低插入损耗：2.0 dB(30 GHz时)
高隔离度：60 dB(30 GHz时)
高输入线性度
1 dB压缩(P1dB)：28 dBm(典型值)
三阶交调截点(IP3)：52 dBm(典型值)
高功率处理
24 dBm(通过路径)
24 dBm(端接路径)
ESD额定值：1C级(1 kV人体模型)
20引脚\3 mm × 3 mm基板栅格阵列封装：9 mm2
无低频杂散
射频(RF)建立时间(0.1 dB最终RF输出)：15 ns

应用

测试仪器仪表
微波无线电和甚小孔径终端(VSAT)
军用无线电\雷达\电子对抗(ECM)
光纤和宽带电信
