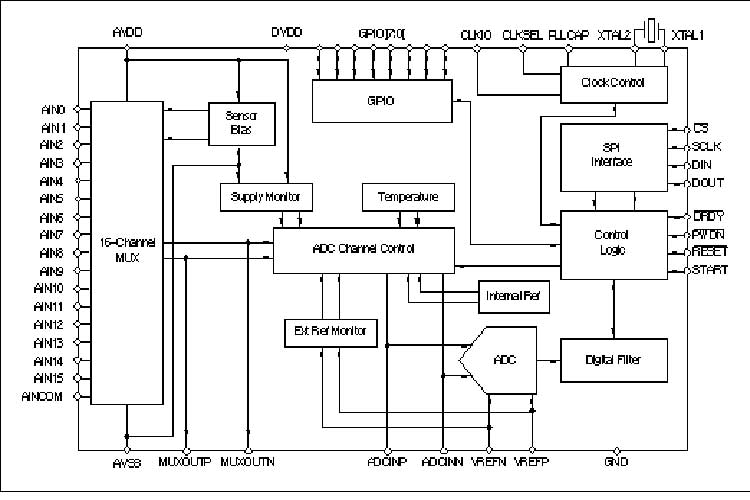

ADS1258 是一款 16 通道(多路复用)\低噪声\24 位 Δ-Σ模数转换器 (ADC),可提供单周期稳定数据,通道扫描速率为每通道 1.8k 至 23.7k 采样/秒 (SPS).其灵活的输入多路复用器可接受 8 个差分输入或 16 个单端输入的组合,差分输入满量程范围为 5V,使用 5V 基准电压时,双极性输入满量程范围为 ±2.5V.四阶 Δ-Σ 调制器后接一个五阶 sinc 数字滤波器,该滤波器针对低噪声性能进行了优化.

多路复用器的差分输出可用于在ADC输入之前进行信号调理.内部系统监控寄存器提供电源电压\温度\参考电压\增益和偏移数据.

板载锁相环 (PLL) 利用 32.768kHz 晶振产生系统时钟,也可由外部时钟源覆盖.此外,还提供一个缓冲系统时钟输出 (15.7MHz),用于驱动微控制器或其他转换器.

串行数字通信通过兼容 SPI™ 的接口进行处理.简单的命令字结构控制通道配置\数据速率\数字 I/O\监控功能等.

可编程传感器偏置电流源可用于对传感器进行偏置或验证传感器的完整性.

ADS1258 可采用单极性 +5V 或双极性 ±2.5V 模拟电源供电,并兼容 2.7V 至 5.25V 接口的数字电源供电.ADS1258 采用 QFN-48 封装.

特性

24 位,无缺失码
固定频道或自动频道扫描
固定信道数据速率：125kSPS
自动扫描数据速率：23.7kSPS/通道
单次转换结算数据
16路单端输入或8路差分输入
单极(+5V)或双极(±2.5V)操作
低噪声：1.8kSPS 时为2.8µV RMS
0.0003% 积分非线性
直流稳定性(典型值)：
偏移漂移 0.02µV/°C,增益漂移 0.4ppm/°C
开放式传感器检测
转换控制引脚
用于外部信号调理的多路复用器输出
片上温度\参考电压\失调电压\增益和电源电压读取
42mW 功耗
待机\睡眠和关机模式
8 个通用输入/输出 (GPIO)
32.768kHz晶体振荡器或外部时钟

应用

医疗\航空电子和过程控制
机器和系统监控
快速扫描多通道仪器
工业系统
测试和测量系统
