ADUM1250ARZ-RL7均为热插拔数字隔离器,内置与I2C接口兼容的非闩锁双向通信通道.这样就不需要将I2C信号分成单独的发送信号与接收信号,供独立光耦合器使用.

ADUM1250ARZ-RL7提供两个双向通道,支持完全隔离的I2C接口.ADuM1251提供一个双向通道和一个单向通道,适合不需要双向时钟的应用.

ADUM1250ARZ-RL7和ADuM1251均内置热插拔电路,可防止将无源卡插入有源总线时产生干扰数据.

此类隔离器采用ADI的iCoupler®芯片级变压器技术.iCoupler是磁隔离技术,其功能\性能\尺寸和功耗均优于光耦器件.ADuM1250/ADuM1251将iCoupler通道与半导体电路集成,在小型封装中实现完全隔离的I2C接口.

特性

双向I2C通信
开漏接口
适合热插拔应用
30 mA吸电流能力
1000 kHz工作频率
电源电压/逻辑电平：3.0 V至5.5 V

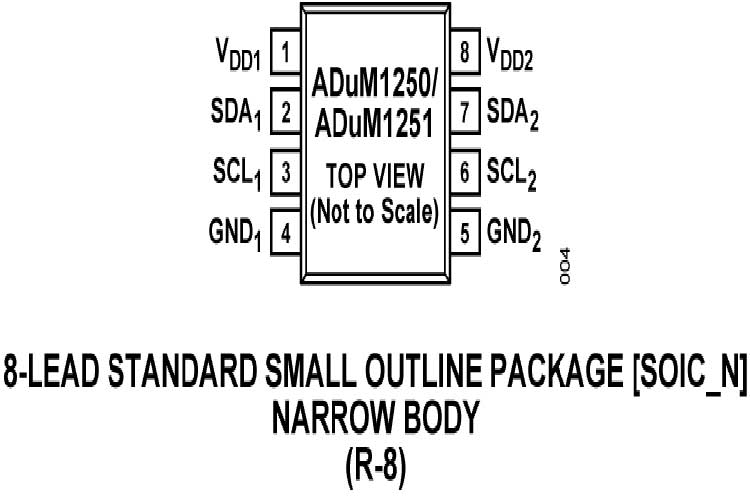

符合RoHS标准的8引脚SOIC封装
工作温度最高可达：125°C
通过汽车应用认证
安全和法规认证
DIN VDE V 0884-11:2017-01
加强型VIORM = 560 V 峰值
1分钟2500 V rms,符合UL 1577标准
IEC/EN/CSA 62368-1
IEC/CSA 61010-1
CAN/CSA-C22.2 No. 14-18
GB4943.1-2011

应用

隔离式I2C\SMBus或PMBus接口
多级I2C 接口
电源
网络
以太网供电
混合动力汽车电池管理
