BQ24133RGYR器件是一款高度集成的独立型锂离子及锂聚合物开关模式电池充电器,集成了两个 N 沟道功率 MOSFET.该器件提供一个恒定频率同步 PWM 控制器,可对输入电流\充电电流和电压进行高精度调节.BQ24133 可严密监测电池包温度,仅允许在预设的温度范围内充电.BQ24133RGYR可为一节\两节或三节电池(由 CELL 引脚选择)充电,充电至每节电池具有 4.2V 固定电压.

BQ24133RGYR分三个阶段对电池进行充电：预处理\恒流和恒压.

BQ24133RGYR 在输入 NMOS 对 ACFET (Q1) 和 RBFET (Q2) 上提供电源路径选择器栅极驱动器 ACDRV/CMSRC,并在电池 PMOS 器件 (Q3) 上提供 BATDRV.当存在合格的适配器时,系统直接连接到适配器.否则,系统连接到电池.此外,该电源路径可防止电池反向升压至输入端.

BQ24133RGYR可使用高达 17V 的直流电源(包括汽车电池)为电池充电.输入过压限制可通过 OVPSET 引脚进行调节.AVCC\ACP 和 ACN 引脚的额定电压为 30V.当插入高压直流电源时,Q1 和 Q2 将保持截止状态,以避免高压损坏系统.

对于电池不可拆卸的单芯应用,系统可直接连接电池,从而简化电源路径设计并降低成本.在这种配置下,如果适配器过载,电池可以自动补充系统负载.

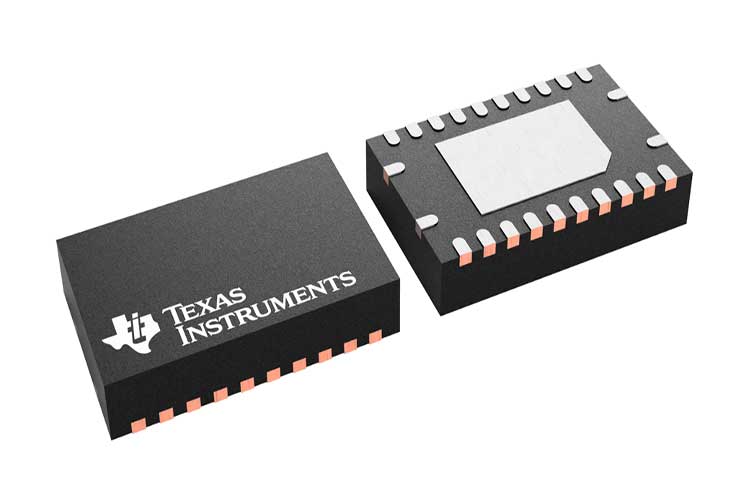

BQ24133RGYR采用 24 引脚\5.5 毫米 × 3.5 毫米薄型 VQFN 封装.

特性

集成了 2.5A N-MOSFET 的 1.6MHz 同步开关模式充电器
效率高达 92%
30V 额定输入电压,具有可调节过压保护功能
4.5V 至 17V 输入工作电压
电池充电电压
1 节\2 节或 3 节电池均达到 4.2V
高度集成
适配器和电池之间的自动电源路径选择器
动态电源管理
集成式 20V 开关 MOSFET
集成式自举二极管
内部数字软启动
安全
热调节环路节流阀反向电流可将 T J 限制为 120°C
热关断保护
电池热敏电阻可检测高温/低温充电暂停和进行电池检测
可调节输入过压保护
逐周期电流限制
精度
±0.5% 充电电压调节
±5% 充电电流调节
±6% 输入电流调节
移除适配器后的电池电流低于 15µA
在使用适配器且禁用充电的封装中,输入电流小于 1.5mA
