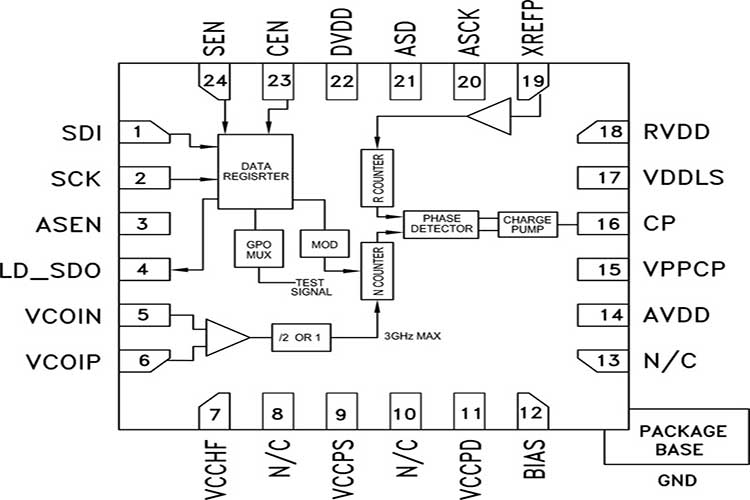

HMC704LP4E经过专门设计,具有集成式频率合成器所能具备的较佳相位噪声和较低杂散成分性能. 这款小数N分频频率合成器采用SiGe BiCMOS工艺制造,内置极低噪声数字鉴相器\VCO分频器\基准分频器和精密控制电荷泵.

该器件具有超低带内相位噪声和低杂散性能,因而支持宽环路带宽,从而可以实现更快的跳频和低微音. 精确频率模式与24位小数调制器相结合,能够生成零频率误差的小数频率,这项功能对于数字预失真系统而言很重要.

Rochester Electronics与ADI公司合作,为这款ADI已停产的产品继续供货.如需订购这款ADI已停产的产品,请联系 adirf@rocelec.com.

串行接口提供回读能力,与各种协议兼容.

特性

宽带： DC - 8 GHz RF输入,4 GHz 19位预分频器
业界较领先的相位噪声与杂散性能：-112 dBc/Hz(8 GHz小数分频,50 kHz失调)
品质因数
-230 dBc/Hz小数分频 模式
-233 dBc/Hz整数分频 模式100 MHz PFD
高PFD速率： 100 MHz
24引脚4x4mm SMT
封装： 16mm²

应用

微波点对点无线电
移动无线电基站
(GSM, PCS, DCS, CDMA, WCDMA)
无线LAN\WiMax
通信测试设备
有线电视设备
汽车
