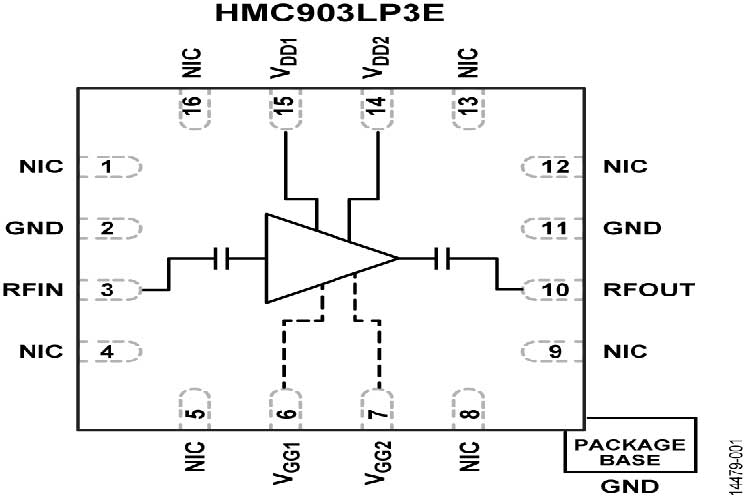

HMC903LP3E是一款自偏置\砷化镓(GaAs)\单芯片微波集成电路(MMIC)\假晶(pHEMT)\低噪声放大器(LNA),提供可选偏置控制来降低IDQ.采用16引脚\3 mm × 3 mm\LFCSP封装.HMC903LP3E放大器的工作频率范围为6 GHz至17 GHz,提供18.5 dB的小信号增益,1.7 dB的噪声系数(在6 GHz至16 GHz频段范围内),25 dBm的输出IP3(全频段6 GHz至17 GHz),采用3.5 V电源时功耗仅为80 mA.

14.5 dBm的P1dB输出功率使LNA可用作许多平衡\I/Q或镜像抑制混频器的本振(LO)驱动器.HMC903LP3E还具有隔直输入和输出,内部匹配至50 Ω,因而非常适合高容量微波无线电和视频卫星(VSAT)应用.

特性

低噪声系数：1.7 dB(典型值,6 GHz至16 GHz时)
高增益：18.5 dB(典型值,6 GHz至16 GHz时)
针对1 dB压缩(P1dB)的输出功率：
14.5 dBm(典型值,6 GHz至16 GHz时)
单电源电压：3.5 V(典型值,80 mA)
输出三阶交调截点(IP3)：25 dBm(典型值)
50 Ω匹配输入/输出
具有自偏置,提供可选偏置控制来降低IDQ
16引脚\3 mm × 3 mm LFCSP封装

应用

点对点无线电
点对多点无线电
军事与太空
测试仪器仪表
