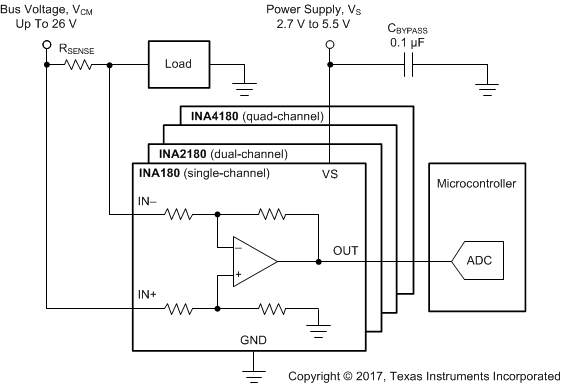

INA180\INA2180 和 INA4180 (INAx180) 电流检测放大器专为成本优化型应用而设计.此类器件是一系列电流检测放大器(也称为电流分流监控器)的一部分,可在独立于电源电压的 –0.2V 至 +26V 范围内的共模电压中检测电流检测电阻器上的压降.INAx180 集成了匹配的电阻增益网络,支持四个固定增益器件选项：20V/V\50V/V\100V/V 或 200V/V.该匹配的增益电阻网络可更大程度地减少增益误差,并降低了温度漂移.

所有此类器件由 2.7V 至 5.5V 单电源供电.单通道 INA180 消耗的最大电源电流为 260µA;而双通道 INA2180 消耗的最大电源电流为 500µA,四通道消耗的最大电源电流为 900µA.

INA180 采用具有两种不同引脚配置的 5 引脚 SOT-23 封装.INA2180 采用 8 引脚 VSSOP 和 WSON 封装.INA4180 采用 14 引脚 TSSOP 封装.所有器件选项都具有 –40°C 至 +125°C 的扩展额定工作温度范围.

特性

共模范围 (VCM)：–0.2V 至 +26V
高带宽：350kHz(A1 器件)
失调电压：
VCM = 0V 时为 ±150µV(最大值)
VCM = 12V 时为 ±500µV(最大值)
输出压摆率：2V/µs
精度：
±1% 增益误差(最大值)
1µV/°C 温漂(最大值)
增益选项：
20V/V(A1 器件)
50V/V(A2 器件)
100V/V(A3 器件)
200V/V(A4 器件)
静态电流：260µA(最大值) (INA180)
