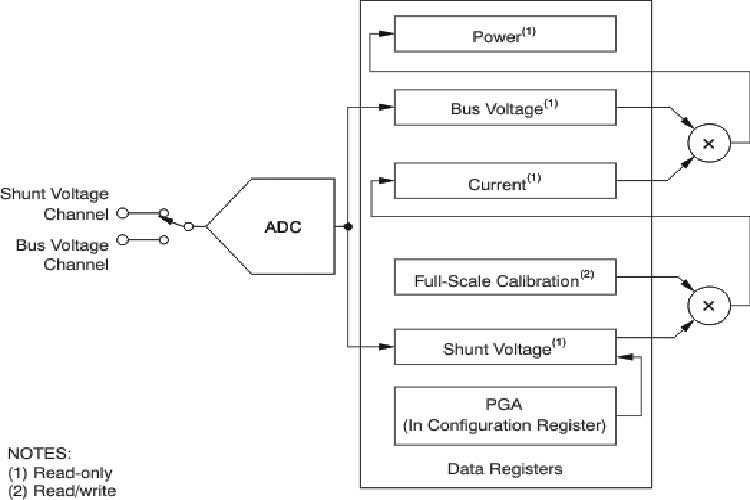

INA219AIDCNR是一款具备 I2C 或 SMBUS 兼容接口的分流器和功率监测计.该器件监测分流器电压降和总线电源电压,转换次数和滤波选项可通过编程设定.可编程校准值与内部乘法器相结合,支持直接读取电流值(单位：安培).通过附加乘法寄存器可计算功率(单位：瓦).I2C 或 SMBUS 兼容接口 具有 16 个可编程地址.

INA219AIDCNR提供两种级别：A 级和 B 级.B 级型号的精度更高且精密规范更加严格.

INA219AIDCNR可在 0V 至 26V 范围内感测总线中的分压.该器件由 3V 至 5.5V 单电源供电,电源的最大流耗为 1mA.INA219 的工作温度范围为 -40°C 至 125°C.

特性

感测的总线电压范围：0V 至 26V
报告电流\电压\和功率
16 个可编程地址
高精度：整个温度范围内的精度为 0.5%(最大值)(INA219B)
滤波选项
校准寄存器
小外形尺寸晶体管 (SOT) 23-8 和小外形尺寸集成电路 (SOIC)-8 封装
