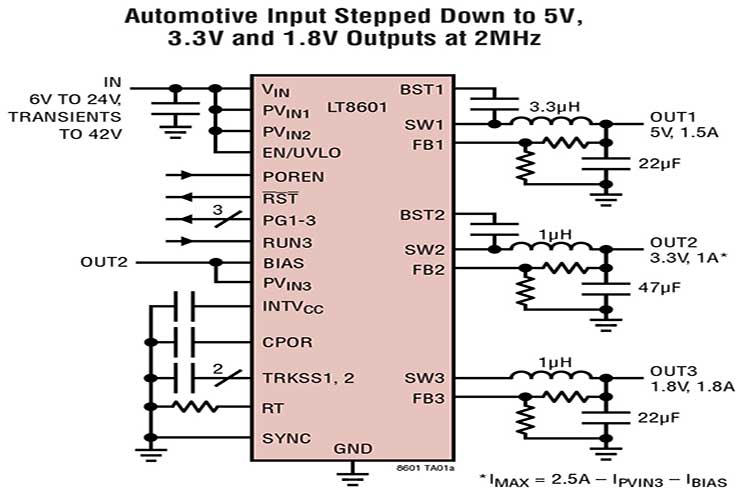

LT8601 是一款具可编程上电复位功能的三通道\电流模式\单片式降压型开关稳压器.所有的稳压器均同步至单个振荡器,并具有一个 250kHz 至 2.2MHz 的可调频率范围.在轻负载条件下,LT8601 可针对微功率突发模式操作或脉冲跳跃操作进行配置.在下面的应用电路中,当所有 3 个稳压器都处于工作状态时,微功率操作产生的静态电流为 30μA.

高电压通道是同步降压型稳压器,其依靠一个 3.0V 至 42V 输入供电运作.输出电流高达 1.5A (OUT1) 和 2.5A (OUT2).低电压通道采用一个 2.6V 至 5.5V 输入供电运作.内部同步电源开关可提供高效率和高达 1.8A 的输出电流.LT8601 采用了一个两相时钟,通道 1 的运作与通道 2 和 3 的运作异相 180°,从而减小了高电压 (HV) 和低电压 (LV) 输入端上的输入纹波电流.所有的通道均具有逐周期电流限制,因而可提供针对短路输出的保护作用.热停机提供了额外的保护功能.

LT8601 采用 40 引脚 6mm x 6mm QFN 封装.

特性

灵活的电源系统可提供三路输出并具有宽输入电压范围
两个高压同步降压稳压器
输入电压范围：3V至42V
输出电流最高可达2.5A和1.5A
高效率：最高可达93%
一个低压同步降压稳压器
输入电压范围：2.6V至5.5V
输出电流最高可达1.8A,效率达95%
可编程上电复位
可利用电阻进行编程和同步的250kHz至2.2MHz开关频率
低纹波突发工作模式(Burst Mode®)
30μA IQ(12VIN至 3.3VOUT2)
输出纹波<15mV
电源良好指示
双相时钟可减少输入电流纹波
提供散热增强型40引脚QFN (6mm × 6mm)封装
通过AEC-Q100汽车应用认证

应用

汽车系统
分布式电源调节
工业控制和电源
