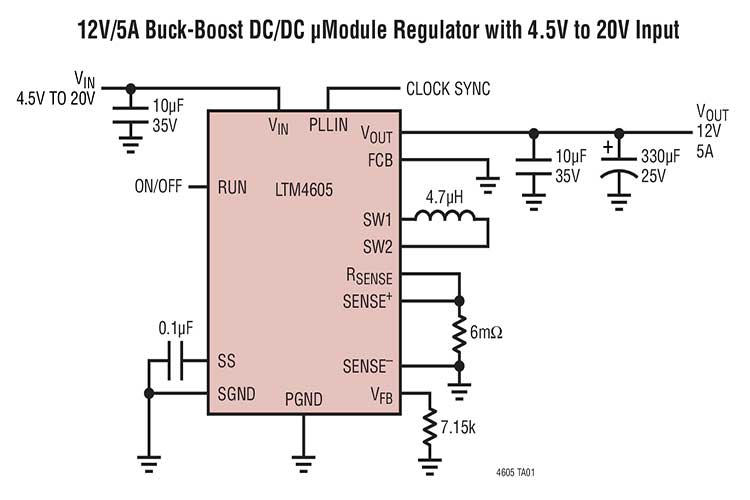

LTM4605EV#PBF 是一款高效率开关模式降压-升压型电源.封装中包括了开关控制器\功率 FET 和支持元件.LTM4605 的工作输入电压范围为 4.5V 至 20V,可支持 0.8V 至 16V 的输出电压范围 (由单个电阻器来设定).该高效率设计在升压模式中提供了高达 5A 的连续电流 (在降压模式中为 12A).仅需采用电感器\检测电阻器\大容量的输入和输出电容器便可完成全部的设计.

由于采用了扁平封装,因而可以利用 PC 板底部的未用空间,以实现高密度负载点调节.高开关频率和电流模式架构可对电压和负载变化作出快速瞬态响应.可以使 LTM4605 的频率与一个外部时钟同步,以减少无用的频率谐波.

故障保护功能包括过压和折返电流保护.该 DC/DC μModule® 采用小外形的耐热性能增强型 15mm x 15mm x 2.8mm LGA 封装.LTM4605 是无铅型器件,并符合 RoHS 标准.

特性

单电感器架构允许 VIN 高于\低于或等于 VOUT
宽 VIN 范围：4.5V 至 20V
宽 VOUT 范围：0.8V 至 16V
5A 典型 DC 电流 (降压模式中的典型 DC 电流为 12A)
效率高达 98%
电流模式控制
电源良好输出信号
可锁相固定频率：200kHz 至 400kHz
超快速瞬态响应
电流折返保护
输出过压保护
小型\扁平表面贴装 LGA 封装 (15mm x 15mm x 2.8mm)


应用

电信\服务器和网络设备
工业和汽车设备
高功率电池供电式设备
