MAX6066BEUR+T均为精密\低压差\微功耗基准电压源.这些三端子器件的工作输入电压范围为(VOUT + 50mV典型值)至12.6V,提供的输出电压选项包括1.25V\1.8V\2.048V\2.5V\3V\4.096V\4.5V\和5V.这些器件具有专有的曲率校正电路和激光微调薄膜电阻,可实现20ppm/°C(最大值)的超低温度系数和±0.2%(最大值)的初始精度.规格适用于扩展级温度范围(-40°C至+85°C).

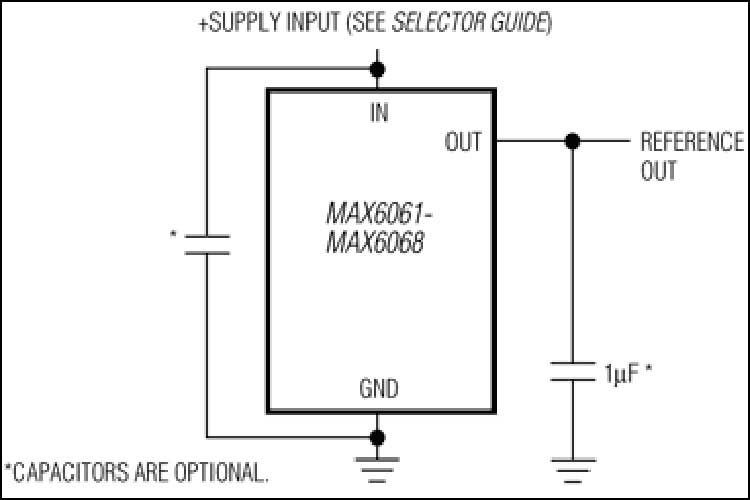

MAX6066BEUR+T的电源电流消耗仅为90µA,并可向负载提供5mA的拉电流或2mA的灌电流.与消耗过多电源电流且需要外部电阻的传统分流模式(两端子)基准电压源不同,这些器件提供的电源电流几乎与电源电压无关(8µA/V变化),并且不需要外部电阻.此外,这些内部补偿器件不需要外部补偿电容,并且在高达1µF的负载电容下保持稳定.由于不需要外部补偿电容,可在空间受限的应用中节省宝贵的电路板面积.这些器件具有低压差和独立于电源的超低电源电流,因此非常适合电池供电的高性能低压系统.

MAX6061–MAX6068采用3引脚SOT23封装.

特性

超小型3引脚SOT23封装
初始精度：±0.2%(最大值)
温度系数：20ppm/°C(最大值)
5mA源电流
2mA吸电流
无需输出电容
CLOAD = 0至1µF可稳定运行
静态电源电流：90µA(典型值)
在1mA负载电流下,压差为200mV(最大值)
输出电压选项：1.25V\1.8V\2.048V\2.5V\3V\4.096V\4.5V\5V
13µVp-p噪声(0.1Hz至10Hz,MAX6061)

应用

A/D转换器
蜂窝电话
笔记本电脑
PDA\GPS\DMM
便携式电池供电系统
精密3V/5V系统
