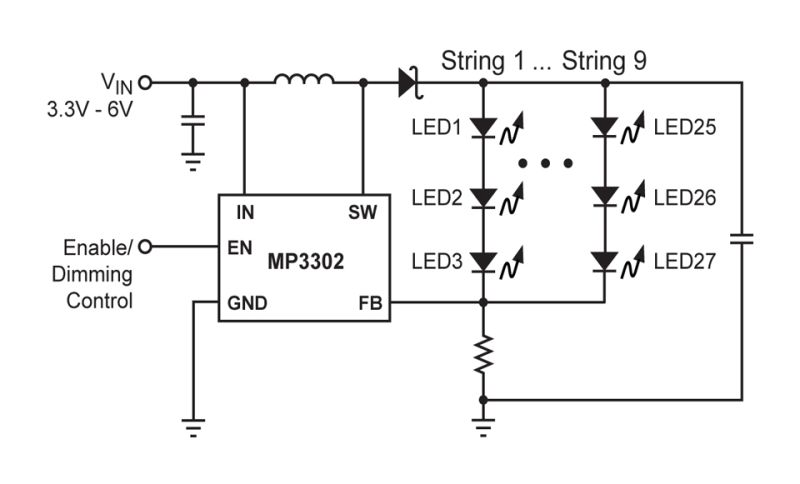

MP3302是一款升压变换器,专用于为单节锂离子电池驱动WLEDS阵列.MP3302 采用电流控制模式和定频架构来调节 LED 电流,可以通过外部电流采样电阻来检测 LED 电流.其 200mV 的低反馈电压降低了功率损耗,提升了转换效率.当由于开路出现过压情况时,MP3302将被关断.

MP3302 具有输入欠压锁定(UVLO)保护\限流保护和热过载保护,当输出过载时可防止芯片损坏.

MP3302 采用小尺寸 5引脚TSOT23封装或8 引脚2mmx3mm QFN 封装.

产品特性和优势

内部功率 MOSFET
可驱动多达10个串联白光LED
效率高达87%
单线调光控制
1.3MHz 固定开关频率
负载开路关断
200mV 低反馈电压
欠压锁定(UVLO)保护\过温关断保护
1.3A内部限流保护
采用 TSOT23-5和2mm x 3mm QFN8封装
