MP9572 是一款具有宽输入电压 (VIN) 范围的全集成同步降压变换器.它通过峰值电流控制实现高达 2A 的连续输出电流 (IOUT),可以实现出色的瞬态响应.

该器件采用先进的异步调制 (AAM) 模式,可按比例缩小频率以降低开关和栅极驱动器损耗,从而实现轻载条件下的高效率.

其全面的保护功能包括内置软启动\启用 (EN) 控制和电源正常 (PG) 指示.该器件还具有过流保护 (OCP) 和谷值电流检测功能,用于防止电流失控;另外还提供带打嗝模式的短路保护 (SCP)\输入欠压锁定 (UVLO) 保护和带自动恢复功能的过温关断保护.

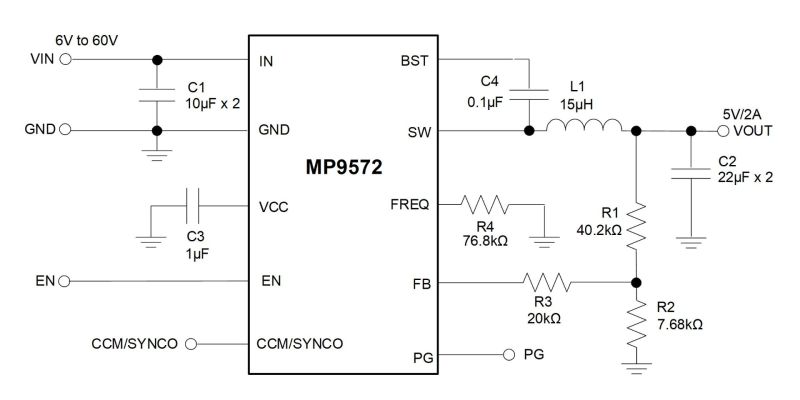

MP9572 通过提供内部补偿实现了一个非常紧凑的解决方案,它只需最少数量的现有标准外部元器件.MP9572 采用 QFN-12 (2.5mmx3mm) 封装.

产品特性和优势

4.5V 至 60V 的宽工作输入电压 (VIN) 范围
高达 2A 的连续输出电流 (IOUT)
高效率同步模式控制
250mΩ/45mΩ 内部功率 MOSFET
高达2.2MHz的可调频率
180° 异相 SYNCO 时钟
40μA 静态电流 (IQ)
在轻载条件下可选择高级异步调制 (AAM) 模式或强制连续导通模式 (FCCM)
过流保护 (OCP)
带打嗝模式的短路保护 (SCP)
VIN 欠压锁定 (UVLO) 保护
过温关断保护
采用 QFN-12 (2.5mmx3mm) 封装
