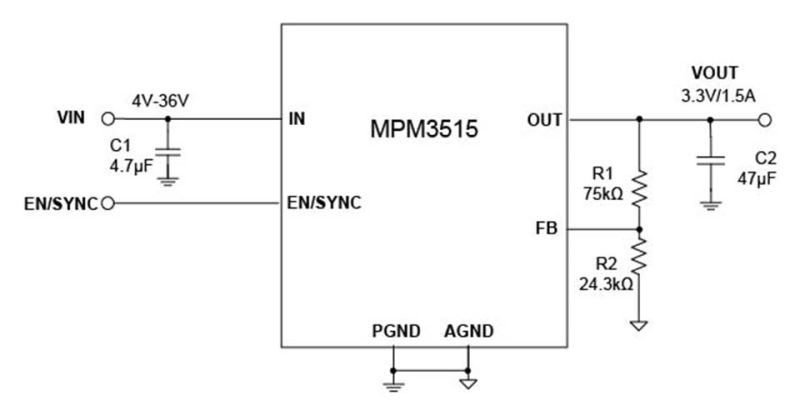

MPM3515 是一款内置功率 MOSFET\电感和电容的同步整流降压变换器.它提供了非常紧凑的解决方案,仅需4个外部元器件,即可在宽输入范围内实现 1.5A 的连续输出电流,具有极好的负载和线性调整率.其 2. 2MHz的开关频率提供了快速负载瞬态响应.

全方位的保护功能包括过流保护(OCP)和过温关断保护.

MPM3515 可显著加速产品上市速度,还能避免设计生产风险.

MPM3515 采用节省空间的QFN-17 (3mmx5mmx1.6mm)封装.

产品特性和优势

全集成开关电源
宽输入工作电压范围：4V 至 36V
连续负载电流：1.5A
内部功率 MOSFET集成低导通阻抗(RDS(ON))：90mΩ/50mΩ
固定开关频率：2.2MHz
高输入电压时,具有降频功能
450kHz 至 2.2Mhz 频率同步功能
强制连续导通模式(CCM)
电源正常输出指示功能(PG)
带谷值电流检测的过流保护(OCP)和打嗝保护
过温关断保护
最低为 0.8V的可调输出电压
采用 QFN-17 (3mmx5mmx1.6mm) 封装
兼容 CISPR25 Class 5 标准
采用侧面镀锡封装
符合 AEC-Q100 等级 1 认证
