OP2177ARZ-REEL7由极高精度的单通道\双通道和四通道放大器组成,具有极低失调电压和漂移\低输入偏置电流\低噪声及低功耗等特性. 使用1000 pF以上容性负载时输出稳定,无需外部补偿. 电源电压为30 V时,每个放大器的电源电流小于500 μA. 其内置500 Ω串联电阻可以保护输入信号,允许输入信号电平高出电源电压若干伏,并保证无反相.

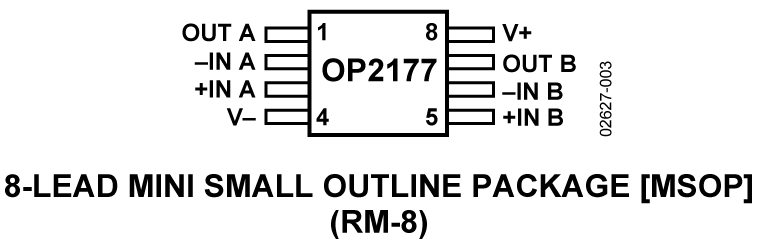

与以前的极低失调电压\高压放大器不同,OP1177(单通道)和OP2177(双通道)放大器提供小型8引脚表面贴装MSOP和8引脚窄体SOIC两种封装. OP4177(四通道)放大器提供TSSOP和14引脚窄体SOIC两种封装. 此外,采用MSOP和TSSOP封装的额定性能与采用SOIC封装的性能相同. MSOP和TSSOP封装产品仅提供卷带和卷盘形式.

在所有采用表面贴装封装的高精度放大器中,OPx177系列具有最宽的额定温度范围. 所有型号产品的额定工作温度范围均为−40 ℃至+125 ℃,适合要求最严苛的工作环境.

这些放大器的应用包括精密二极管功率测量\电压和电流电平设置以及光学和无线传输系统中的电平检测. 其它应用包括线路供电的便携式仪器仪表及控制元件：热电偶\RTD\应变电桥和其它传感器信号调理,以及精密滤波器.

特性

低失调电压：60 μV(最大值)
极低失调电压：0.7 μV/°C(最大值)
低输入偏置电流：2 nA(最大值)
低噪声：8 nV/√Hz(典型值)
共模抑制比(CMRR)\电源抑制比(PSRR)和AVO：> 120 dB(最小值)
低电源电流：每个放大器400 μA
双电源供电：±2.5 V至±15 V
单位增益稳定
无反相
内部保护电路支持输入高于电源电压

应用

无线基站控制电路
光纤网络控制电路
仪器仪表
传感器和控制元件
热电偶
电阻式温度检测器(RTD)
应变电桥
分流测量
精密滤波器
