TLV61046ADBVR是一款高度集成的升压转换器,专为 PMOLED 面板\LCD 偏置电源和传感器模块等应用设计.TLV61046A 集成了 30V 电源开关\输入至输出的隔离开关以及整流器二极管.该器件可将来自一节锂离子电池或两节碱性电池(串联)的输入电压转换成高达 28V 的输出电压.

TLV61046ADBVR的工作开关频率为 1.0MHz.该器件支持使用小型外部组件.通过将 TLV61046A 的 FB 引脚和 VIN 引脚相连,可将其默认内部输出电压设置为 12V.因此,只需要三个外部组件即可获得 12V 输出电压.TLV61046A 的开关限流典型值为 980mA.它具有 7ms 内置软启动时间,从而能够降低浪涌电流.TLV61046A 处于关断模式时,隔离开关会将输出与输入断开以最大限度降低泄漏电流.TLV61046A 还具有输出短路保护\输出过压保护和热关断功能.

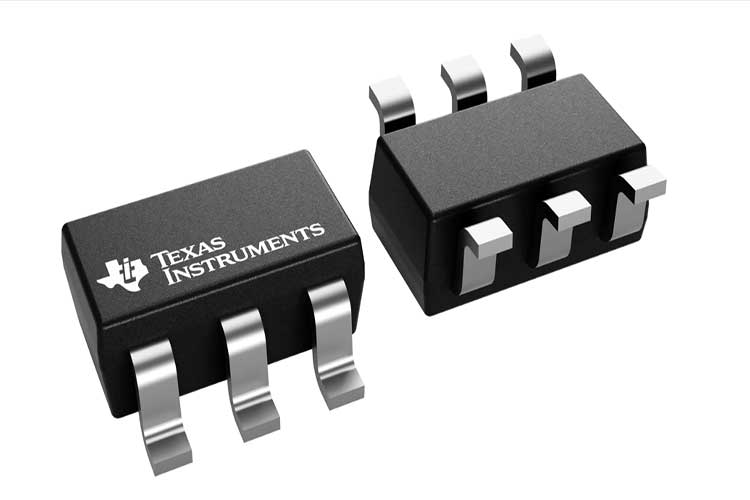

TLV61046ADBVR采用 6 引脚 3mm x 3mm SOT23-6 封装.

特性

输入电压范围：1.8V 至 5.5V,启动后低至 1.6V
输出电压高达 28V
集成式功率二极管和隔离开关
开关电流为 980mA(典型值)
输入电压为 3.6V\输出电压为 12V 时,效率高达 85%
±2.5% 的输出电压精度
在轻负载状态下进入节能工作模式
内部 7ms 软启动时间
在关断期间真正断开输入与输出之间的连接
输出短路保护
输出过压保护
热关断保护
3mm × 3mm SOT23-6 封装
