TPS3808G01DBVR系列微处理器监控电路可监控从 0.4V 至 5V 的系统电压, 并在 SENSE 电压 降至预设阈值以下或手动复位 ( MR) 引脚降至逻辑低电平时,将开漏 RESET 信号置为有效.在 SENSE 电压 和手动复位 ( MR) 返回值超出相应阈值时,RESET 输出将在用户可调延迟时间内保持低电平.

TPS3808G01DBVR器件使用精密电压基准,可在 V IT ≤3.3V 时达到 0.5% 的阈值精度.通过断开 C T 引脚,可将复位延迟时间设置为 20ms;通过使用电阻将 C T 引脚连接至 V DD,可将复位延迟时间设置为 300ms,或通过将 C T 引脚连接到外部电容器,用户可在 1.25ms 至 10s 之间调整复位延迟时间.TPS3808 器件具有超低的典型静态电流,为 2.4µA,因此非常适合电池供电类应用.它采用 SOT-23 和 2mm × 2mm WSON 封装,额定工作温度范围为 –40°C 至 125°C (T J).

特性

上电复位发生器具有可调节延迟时间：1.25ms 至 10s
极低静态电流：2.4µA(典型值)
高阈值精度：0.5%(典型值)
提供适用于标准电压轨的 0.9V 至 5V 固定阈值电压且可调节电压低至 0.4V
手动复位 ( MR) 输入
漏极开路 复位输出
温度范围：–40°C 至 125°C

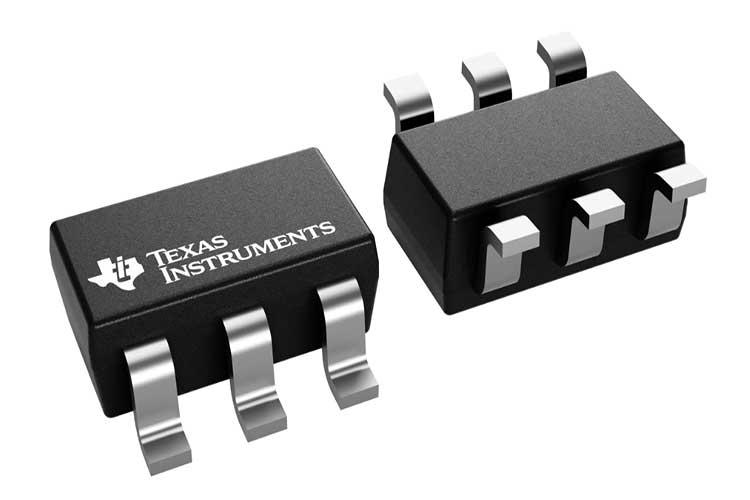

小型 SOT-23 和 2mm × 2mm WSON 封装
