TPS79801QDGNRQ1是 50V 高压微功耗低压降 (LDO) 线性稳压器系列中的首款器件.该器件能够提供 50mA 的输出电流,而压降电压仅为 300mV.TPS798-Q1 专为低静态电流高压 (50V) 应用而设计,具有 40µA 的工作电流和 1µA 的关断电流,因此非常适合电池供电或高压系统.静态电流在压降中也得到了很好的控制.

TPS79801QDGNRQ1 的其他特性包括能够与低等效串联电阻 (ESR) 陶瓷输出电容器一起工作.该器件很稳定,输出端上仅为 1µF;大多数旧器件需要 10µF 至 100µF 钽电容器才能保持稳定性.与其他稳压器一同使用时的常见情况一样,在无需额外等效串联电阻 (ESR) 的前提下可使用小型陶瓷电容器.内部保护电路包括反向输入电池保护\反向输出电流保护\电流限制和热限制,以在各种故障情况下保护器件.

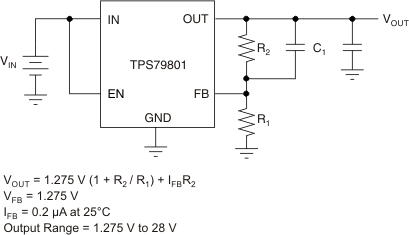

此器件提供 5V 固定输出电压 (TPS79850),并具有基准电压为 1.275V 的可调输出电压 (TPS79801).TPS798-Q1 稳压器采用带有外露焊盘的 8 引脚 HVSSOP PowerPAD (DGN) 封装,可增强热管理功能.

特性

符合面向汽车应用的 AEC-Q100 标准：
温度等级 1：–40°C 至 +125°C,TA
宽输入电压范围：3V 至 50V
低静态电流：40µA(典型值)
低压降：300mV(典型值)
输出电流：50mA
无需输入保护二极管
可调输出：从 1.275V 至 28V
关断时静态电流：1µA
与 1µF 输出电容器一起工作时保持稳定
与铝\钽或陶瓷电容器一起工作时保持稳定
反向输入电池保护
反向输出电流保护
热限制
采用 8 引脚 HVSSOP PowerPAD 器件封装
