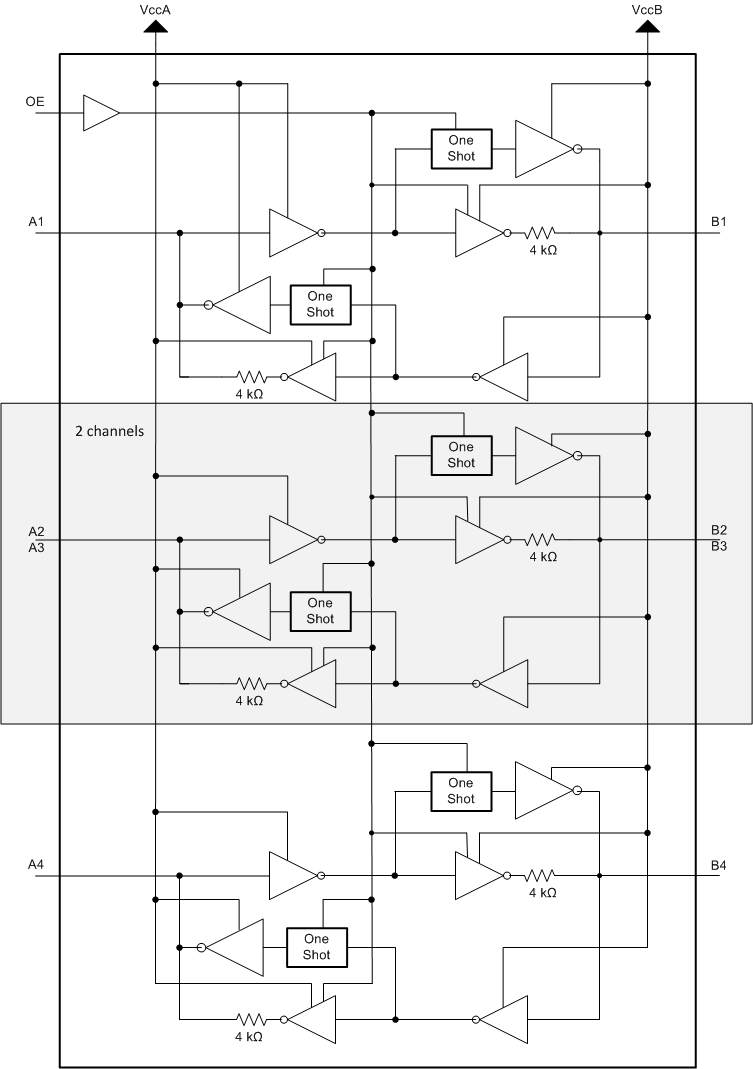

电压电平转换器解决了在同一电路板上同时使用不同电源电压电平所带来的挑战.这个 4 位同相转换器使用两个独立的可配置电源轨.A 端口旨在跟踪 VCCA.VCCA 接受 1.2 V 至 3.6 V 的任何电源电压.B 端口旨在跟踪 VCCB.VCCB 接受 1.65 V 至 5.5 V 的任何电源电压.因此可在 1.2V\1.5V\1.8V\2.5V\3.3V 和 5V 电压节点之间进行通用的低电压双向转换.VCCA 不应超过 VCCB.

当输出使能端 (OE) 输入为低电平时,所有输出都被置于高阻态.为了建立加电或断电期间的高阻抗状态,OE 应该通过一个下拉电阻器接在接地 (GND) 上;此电阻器的最小值由驱动器电流供源能力决定.

TXB0104 被设计成由 VCCA 为 OE 输入电路供电.

该器件专用于使用 Ioff 的局部断电应用.Ioff 电路可禁用输出,以防在器件断电时电流回流对器件造成损坏.

特性

符合汽车应用要求
具有符合 AEC-Q100 标准的下列特性
器件温度等级 1：–40°C 至 +125°C 环境工作温度范围
A 端口支持 1.2V 至 3.6V 电压,B 端口支持 1.65V 至 5.5V 电压 (VCCA ≤ VCCB)
VCC 隔离特性 – 如果任何一个 VCC 输入接地 (GND),否则所有输出均处于高阻抗状态
OE 输入电路以 VCCA 为基准
Ioff 支持局部断电模式运行
闩锁性能超过 100mA,符合 JESD 78 II 类规范的要求
ESD 保护性能超过 JESD 22 规范要求
A 端口
±2500V 人体放电模型 (A114-B)
±1000V 充电器件模型 (C101)
B 端口
±15000V 人体放电模型 (A114-B)
±1000V 充电器件模型 (C101)
