这个 8 位同相转换器使用两个独立的可配置电源轨.A 端口旨在跟踪 VCCA.VCCA 电源电压为 1.2V 至 3.6V.B 端口旨在跟踪 VCCB.VCCB 电源电压为 1.65V 至 5.5V.因此可在 1.2V\1.5V\1.8V\2.5V\3.3V 和 5V 电压节点之间进行通用的低电压双向转换.VCCA 不应超过 VCCB.

当输出使能端 (OE) 输入为低电平时,所有输出都被置于高阻态.

TXB0108 被设计成由 VCCA 为 OE 输入电路供电.

该器件专用于使用 Ioff 的局部断电应用.Ioff 电路可禁用输出,以防在器件断电时电流回流对器件造成损坏.

为确保在加电或断电期间处于高阻态,应将 OE 通过下拉电阻器接至 GND;该电阻器的最小值取决于驱动器的拉电流能力.

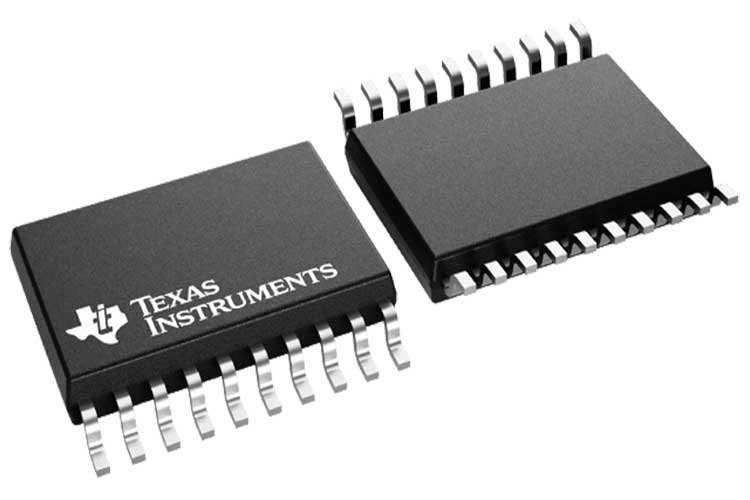

TXB0108 的特性
A 端口支持 1.2V 至 3.6V 电压,B 端口支持 1.65V 至 5.5V 电压 (VCCA ≤ VCCB)
VCC 隔离特性-如果任何一个 VCC 输入在接地 (GND) 上,所有输出呈高阻态
以 VCCA为基准的输出使能 (OE) 输入电路
低功耗,ICC 最大值为 4µA
Ioff 支持局部断电模式运行
闩锁性能超过 100mA,符合 JESD 78 II 类规范的要求
ESD 保护性能超过 JESD 22 规范要求
A 端口
2000V 人体放电模型 (A114-B)
1000V 充电器件模型 (C101)
B 端口
±15kV 人体放电模型 (A114-B)
±8kV 人体放电模型 (A114-B)(仅限 YZP 封装)
1000V 充电器件模型 (C101)
