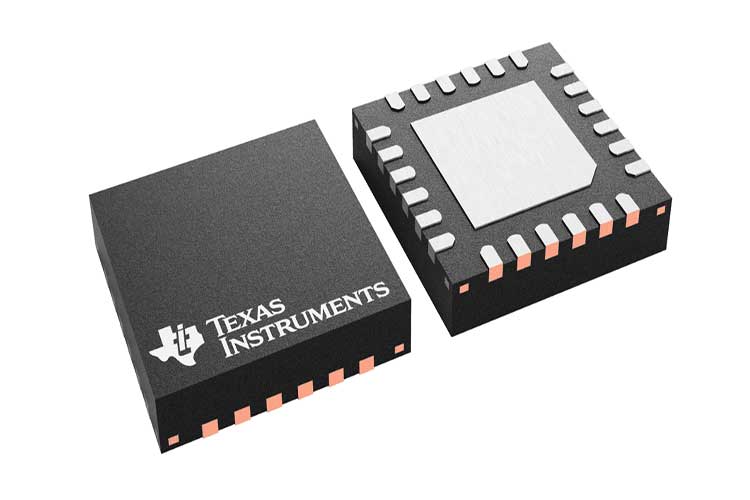

TXS02612RTWR专为连接手机基带和外部 SDIO 外设而设计.该器件包含一个 6 通道单刀双掷 (SPDT) 开关,具备电压电平转换功能.这使得单个 SDIO 端口可以连接两个 SDIO 外设.TXS02612 具有三个独立的电源轨,工作电压范围为 1.1 V 至 3.6 V.这允许基带和 SDIO 外设在需要时使用不同的电源电压.

选择 (SEL) 输入用于选择 B0 端口或 B1 端口.当 SEL 为低电平时,选择 B0 端口;当 SEL 为高电平时,选择 B1 端口.SEL 的参考电平为 VCCA .对于未选择的 B 端口,时钟输出保持低电平,而数据和命令 I/O通过一个 70kΩ电阻(±30% 容差)上拉至各自的VCCB.

特性

6至12路解复用器/复用器允许SDIO端口扩展
内置电平转换器消除
基带与SD卡或SDIO外设之间的电压不匹配
V CCA\V CCB0和 V CCB1的工作电压范围均为 1.1 V 至 3.6 V.
闩锁性能超过 100 mA(符合 JESD 78 II 类标准)
ESD 性能 A 端口
2000-V 人体模型 (A114-B)
100V 机器型号 (A115-A)
1500V充电设备型号(C101)
±8 kV 接触放电 IEC 61000-4-2 ESD 性能(B 端口)
