在半导体工艺逐渐逼近物理极限\芯片研发成本不断攀升的当下,一种新兴的技术 --Chiplet(芯粒),正受到电子元器件行业的广泛关注.Chiplet 技术打破了传统芯片设计与制造的固有模式,通过将不同功能的小芯片进行异构集成,为电子元器件的发展开辟了全新路径,有望重塑未来的半导体产业格局.
Chiplet 技术：突破传统芯片的发展瓶颈
传统的单片集成电路(Monolithic IC)在追求更高性能时,往往依赖先进的制程工艺,不断缩小晶体管尺寸.然而,随着制程工艺向 3nm\2nm 甚至更先进节点推进,不仅研发和制造成本呈指数级增长,还面临着量子隧穿效应等物理限制,导致性能提升愈发困难.

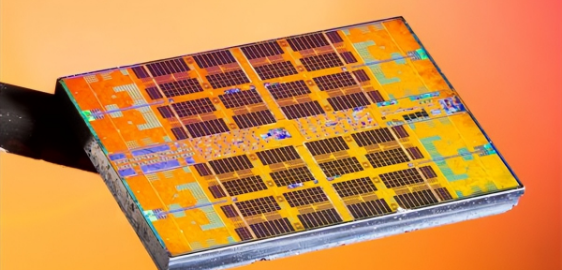

Chiplet 技术则另辟蹊径.它将一个复杂的大芯片拆解为多个功能相对单一的小芯片(芯粒),这些芯粒可以采用不同的制程工艺进行制造,比如将对性能要求极高的计算核心采用最先进的制程,而电源管理\输入输出等模块采用相对成熟\成本更低的制程.随后,通过先进的封装技术,如 2.5D 或 3D 封装,将这些芯粒高精度地集成在一起,实现与传统单片芯片相当甚至更优的性能.
以 AMD 的 Zen 3 架构处理器为例,其采用 Chiplet 技术,将多个计算芯粒和 I/O 芯粒集成,在降低研发成本的同时,实现了出色的多核心性能和能效比,成功打破了英特尔在高性能 CPU 领域的长期垄断,为 Chiplet 技术的实际应用提供了成功范例.
技术优势显著,应用潜力巨大

Chiplet 技术的优势体现在多个方面.在成本控制上,由于无需将所有功能都集成在最先进\昂贵的制程工艺上,大大降低了芯片的研发和制造成本.据行业分析,采用 Chiplet 技术后,芯片开发成本平均可降低 30% - 40%,这对于众多芯片设计企业,尤其是中小型企业来说,具有极大的吸引力.

在性能提升方面,通过灵活选择不同制程的芯粒进行集成,能够充分发挥各芯粒的优势,实现更高的性能密度和功能多样性.例如,在人工智能芯片中,可以将高速计算芯粒与大容量存储芯粒结合,有效解决传统芯片中数据传输速度瓶颈问题,提升 AI 运算效率.
在产品迭代速度上,Chiplet 技术使得芯片设计更加模块化,企业可以根据市场需求,快速更换或升级特定功能的芯粒,加速产品的更新换代,更好地满足市场多样化的需求.
正是基于这些优势,Chiplet 技术在众多领域展现出巨大的应用潜力.在数据中心领域,它能够助力构建更高效\灵活的服务器芯片,降低数据中心的能耗和运营成本;在汽车电子领域,可实现自动驾驶芯片的高性能与高可靠性,同时满足汽车智能化发展对芯片快速迭代的需求;在物联网设备中,Chiplet 技术能让芯片在有限的空间内集成更多功能,提升设备的智能化水平和续航能力.
面临挑战与未来发展趋势
尽管 Chiplet 技术前景广阔,但目前仍面临诸多挑战.首先是互联标准的统一问题.由于不同厂商生产的芯粒在接口\协议等方面存在差异,缺乏统一的标准,导致芯粒之间的互联难度较大,影响集成后的性能表现.行业内正在积极推动相关标准的制定,如 UCIe(Universal Chiplet Interconnect Express)联盟的成立,旨在建立开放\统一的 Chiplet 互联标准.
其次,封装技术的精度和可靠性也是关键.将多个微小的芯粒高精度地集成在一起,对封装工艺提出了极高的要求,任何微小的误差都可能导致芯片性能下降甚至失效.同时,随着芯粒集成数量的增加,如何有效解决散热问题,确保芯片的长期稳定运行,也是亟待解决的难题.
展望未来,随着技术的不断进步和行业标准的完善,Chiplet 技术有望成为电子元器件领域的主流发展方向.它将与其他前沿技术,如先进封装\人工智能设计工具等深度融合,进一步推动半导体产业的创新发展.未来的电子元器件可能会像搭积木一样,通过不同芯粒的组合,快速定制出满足各种需求的芯片产品,为智能时代的发展提供更强大的技术支撑.
