AD688AQ是一款高精度±10 V跟踪基准电压源.该器件具有低跟踪误差\低初始误差和低温度漂移特性,因而拥有单芯片绝对±10 V精度性能.它采用专有离子植入嵌入式齐纳二极管,并对高度稳定的薄膜电阻进行激光晶圆漂移调整,从而能够以较低的成本提供出色的性能.

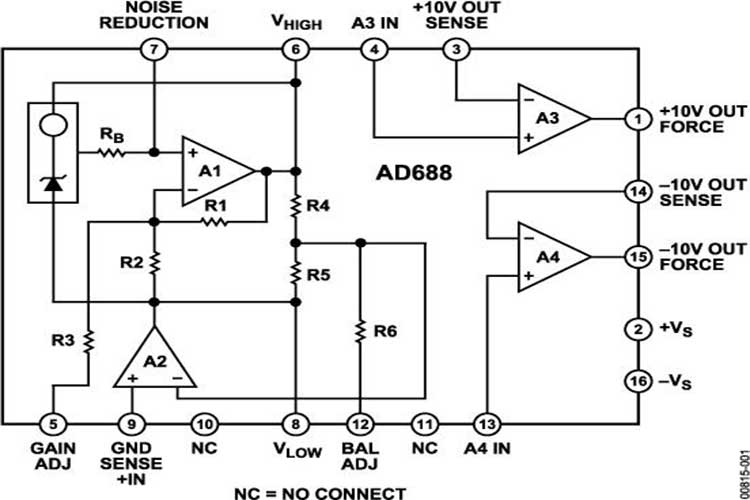

AD688AQ内置基本基准电压源和三个附加放大器.这些放大器经过激光调整,具有低失调和低漂移特性,并保持基准电压源的精度.通过放大器配置,则可以与负载和/或升压器实现开尔文连接,以便驱动长线路或高电流负载,进而提供应用电路所需的全部AD688精度.

AD688AQ的初始误差较低,适合用作要求12位绝对精度的精密测量应用的系统基准电压源.在这种系统中,AD688可以为系统校准提供已知电压,因此可以省去定期重新校准的成本.此外,将AD688与校准软件配合使用,可以消除调整电位计出现机械不稳定和校准不当的现象.

AD688AQ提供三种型号.AD688 AQ和BQ级采用16引脚CERDIP (0.3")封装,额定工作温度范围为-40°C至+85°C.AD688SQ级的额定工作温度范围为-55°C至+125°C.

特性

±10 V跟踪输出
开尔文连接
低跟踪误差：1.5 mV
低初始误差：2.0 mV
低漂移：1.5 ppm/°C
低噪声：6 µV(峰峰值)
灵活的输出驱动与检测引脚
高阻抗参考地
宽体SOIC和CERDIP封装
