AD7124-8BCPZ是一款适合高精度测量应用的低功耗\低噪声\全集成式模拟前端.AD7124-8 W级通过汽车应用AEC-Q100认证.该器件内置一个低噪声24位Σ-Δ型模数转换器(ADC),可配置来提供8个差分输入或15个单端或伪差分输入.片内低噪声级确保ADC中可直接输入小信号.

AD7124-8BCPZ的主要优势之一是用户可灵活使用三种集成功率模式.当前的功耗\输出数据速率范围和有效值噪声均可通过所选功率模式进行定制.该器件还提供多个滤波器选项,确保为用户带来最大的灵活性.

当输出数据速率为25 SPS(单周期建立)时,AD7124-8可实现50 Hz和60 Hz同时抑制,且在较低输出数据速率下,可实现超过80 dB的抑制性能.

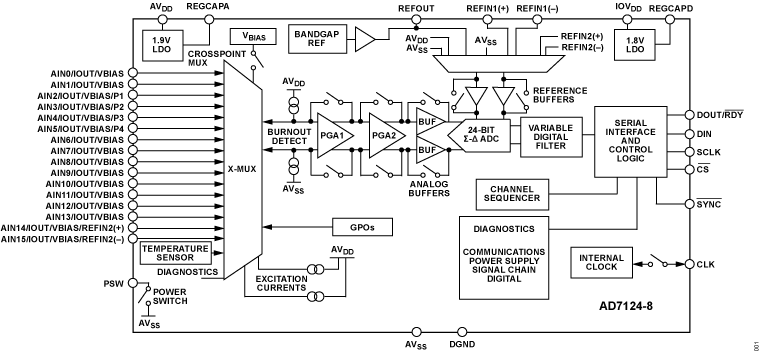

AD7124-8提供最高的信号链集成度.该器件内置一个精密低噪声\低漂移内部带隙基准电压源,并接受外部差分基准电压,后者可进行内部缓冲.其他主要集成特性包括可编程低漂移激励电流源\开路测试电流控制和偏置电压发生器,后者可将某一通道的共模电压设置为AVDD/2.低端功率开关支持用户在两次转换之间关断桥式传感器,确保系统功耗绝对最低.该器件还允许用户采用内部时钟或外部时钟工作.

内置通道序列器可以同时使能多个通道,AD7124-8按顺序在各使能通道上执行转换,简化了与器件的通信.多达16个通道可随时使能,这些通道具有模拟输入或诊断功能(比如电源检查或基准电压源检查).这一独特的特性允许诊断和转换交替进行.AD7124-8还支持各通道配置.该器件支持8种配置或设置.每种配置包括增益\滤波器类型\输出数据速率\缓冲和基准电压源.用户可在各通道上分配任何设置.

AD7124-8还集成了丰富的诊断功能,作为全面特性组合的一部分.这些诊断功能包括循环冗余校验(CRC)\信号链检查和串行接口检查,从而提供更强大的解决方案.这些诊断功能可减少执行诊断功能所需的外部元件,从而减少对电路板空间的需求,缩短设计时间并节省成本.根据IEC 61508,典型应用的失效模式影响和诊断分析(FMEDA)表明安全失效比率(SFF)大于90%.

该器件采用2.7 V至3.6 V单模拟电源或1.8 V双电源工作.数字电源范围为1.65 V至3.6 V.器件的额定温度范围为−40°C至+125°C.AD7124-8采用32引脚LFCSP封装.

特性

3种功耗模式
有效值噪声
低功耗：24 nV rms (1.17 SPS),增益=128(典型值255 μA)
中功率：20 nV rms (2.34 SPS),增益=128(典型值355 μA)
全功率：23 nV rms (9.4 SPS),增益=128(典型值930 μA)
在所有功率模式下,无噪声分辨率高达22位(增益=1)
输出数据速率
全功率：9.38 SPS至19,200 SPS
中功率：2.34 SPS至4800 SPS
低功耗：1.17 SPS至2400 SPS
轨到轨模拟输入(增益大于1)
50 Hz/60 Hz同时抑制(25 SPS,单周期建立)
诊断功能(有助于安全完整性等级(SIL)认证)
交叉点多路模拟输入
8个差分/15个伪差分输入
可编程增益(1至128)
带隙基准电压源,漂移最大值为10 ppm/°C (70 μA)
可编程匹配激励电流
内部时钟振荡器
片内偏置电压发生器
低端功率开关
通用输出
多个滤波器选项
内部温度传感器
自校准和系统校准
传感器开路检测
自动通道时序控制器
各通道独立配置
电源：2.7 V至3.6 V和±1.8 V
独立接口电源
关断电流：5 μA(最大值)
温度范围：−40°C至+125°C
32引脚LFCSP封装
3线或4线串行接口
SPI\QSPI™\MICROWIRE™和DSP兼容
SCLK引脚内的施密特触发
ESD：4 kV
通过AEC-Q100汽车应用认证

应用

温度测量
压力测量
工业过程控制
仪器仪表
智能发射器
