AD8221ARZ是一款增益可编程\高性能仪表放大器,在业界同类产品中,具有相对于频率的最高共模抑制比(CMRR)性能.目前市场上仪表放大器产品的CMRR已降至200 Hz.相比之下,G = 1\频率最高为10 kHz时,AD8221所有等级产品的共模抑制比(CMRR)均保持最低80 dB.相对于频率的高CMRR使得AD8221可以抑制宽带干扰和线性谐波,大大简化了滤波器要求.可能的应用包括精密数据采集\生物医学分析和航空航天仪器.

低电压失调\低失调漂移\低增益漂移\高增益精度和高共模抑制比特性,使这款器件成为需要具备最佳直流性能应用(如桥式信号调理)的绝佳选择.

可编程增益为用户提供设计灵活性.通过一个电阻可将增益设置为1至1000.AD8221可采用单电源或双电源供电,非常适合±10 V输入电压的应用 .

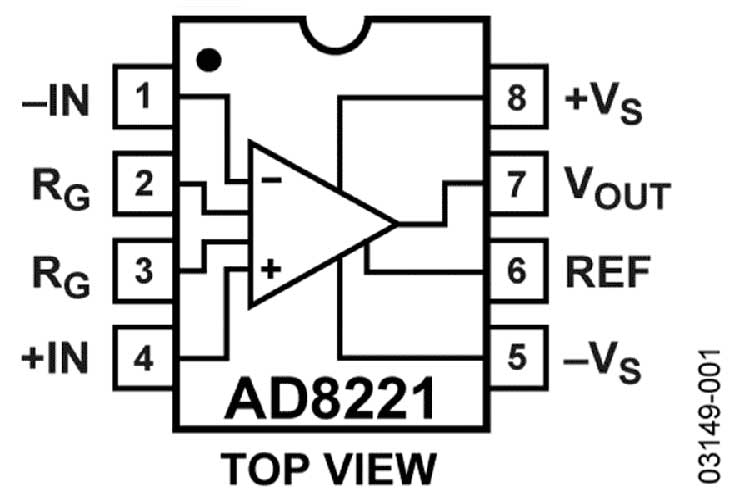

该器件采用低成本的8引脚SOIC和8引脚MSOP两种封装,且两种形式均能提供业界较佳性能.MSOP所需电路板面积为SOIC的一半,是多通道或空间受限型应用的理想选择

该器件所有等级的额定温度范围均为−40°C至+85°C工业温度范围.此外,AD8221也能在−40°C至+125°C*范围内工作.

特性

提供节省空间的MSOP封装
增益通过1个外部电阻设置(增益范围：1至1000)
宽电源电压范围：±2.3 V至±18 V
额定温度范围：−40°C至+85°C
工作温度最高可达125°C
出色的交流规格
CMRR：80 dB(最小值,10 kHz,G = 1)
−3 dB带宽：825 kHz (G = 1)
2 V/µs压摆率
欲了解更多特性,请参考数据手册
下载AD8221-KGD数据手册
还提供已知良好的裸片并完全保证达到数据手册规格性能
AD8221-EP支持防务和航空航天应用(AQEC标准)
下载AD8221-EP数据手册
军用温度范围(−55℃至+125℃)
受控制造基线
唯一封装/测试厂
唯一制造厂
增强型产品变更通知
认证数据可应要求提供
V62/16619 DSCC图纸号

应用

电子秤
工业过程控制
桥式放大器
精密数据采集系统
医疗仪器
应变计
传感器接口
