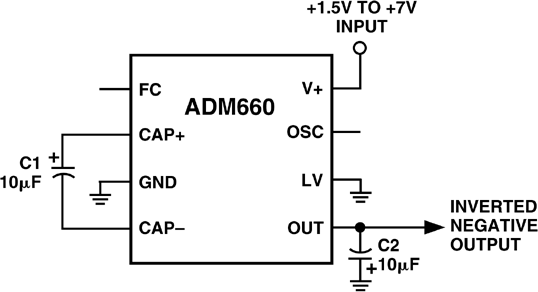

ADM660ARZ是一款电荷泵电压转换器,可用来将输入电源电压反相,使VOUT = -VIN 或将它加倍(仅限ADM660),使VOUT = 2 x VIN.+1.5 V至+7 V范围内的输入电压可以反相为-1.5 V至-7 V输出电压.这种反相方案非常适合在单电源系统中产生负供电轨.电荷泵只需用两个较小的外部电容.50 mA以下输出电流可以实现90%以上的功效,100 mA输出电流则可以实现80%以上的功效.

利用频率控制(FC)输入引脚,可选择25 kHz或120 kHz的电荷泵工作频率,以便优化电容大小和静态电流.选择25 kHz时,适合用10 µF外部电容,而选择120 kHz时,电容大小可减至2.2 µF.ADM660上的振荡器频率也可以利用与OSC输入相连的外部电容进行控制,或利用外部时钟驱动OSC输入进行控制.在需要较高电源电压的应用中,可以利用ADM660使输入电压加倍.对于2.5 V至7 V输入电压,可实现5 V至14 V输出电压,输出电流高达100 mA.

ADM660ARZ采用低功耗关断(SD)引脚代替外部振荡器(OSC)引脚.该引脚可以用来禁用该器件,将静态电流降至300 nA.

特性

ADM660: 使输入电源电压反相或加倍
ADM8660: 使输入电源电压反相
输出电流：100 mA
关断功能(ADM8660)
2.2 µF 或10 µF电容
0.3 V 压降(30 mA负载)
采用+1.5 V至+7 V电源供电
低功耗CMOS：600 µA静态电流
可选电荷泵频率(25 kHz/120 kHz)
MAX660\MAX665\ICL7660的引脚兼容升级器件
提供16引脚TSSOP封装
