AD7689BCPZ 是 4 通道/8 通道 16 位电荷再分配逐次逼近寄存器 (SAR) 模数转换器 (ADC),可使用单一电源 VDD 运行.

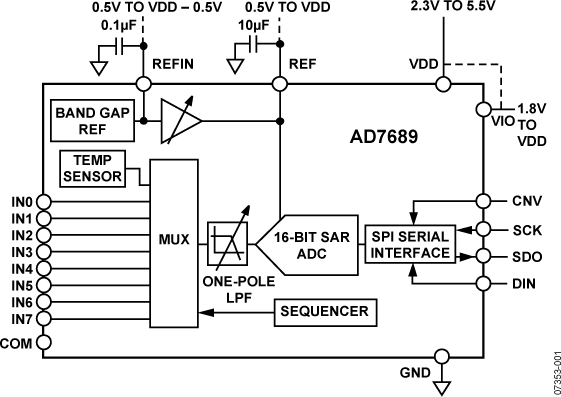

AD7689BCPZ 包含在多通道低功耗数据采集系统中使用时所需的所有组件,包括无失码的真正 16 位 SAR ADC;4 通道 (AD7682) 或 8 通道 (AD7689) 低串扰多路复用器,适用于将输入配置为单端(有或没有接地检测)\差分或双极;内部低漂移基准电压源(可选 2.5 V 或 4.096 V)和缓冲器;温度传感器;可选单极滤波器;以及按顺序持续扫描各个通道时使用的的时序控制器.

AD7689BCPZ 使用简单串行端口接口 (SPI) 向配置寄存器中写入数据并接收转换结果.SPI 接口使用单独的电源 VIO,设置为主机逻辑电平.功耗随吞吐量缩放.

AD7689BCPZ 密封在微型 20 引脚引线框芯片尺寸级封装 (LFCSP) 和 20 引脚晶圆级芯片规模封装 (WLCSP) 内,可在 −40°C 至 +85°C 的温度范围内工作.AD7689 包括一种扩展温度范围型号,可保证在 +125°C 的最高温度 (TMAX) 下运行.

特性

可以作为裸片器件提供,并且全面保证符合数据手册规格.
16 位分辨率,无失码
具有可选输入的 4 通道 (AD7682)/8 通道 (AD7689) 多路复用器
单极单端
差分(GND 检测)
伪双极
吞吐量：250 kSPS
积分非线性：±0.4 LSB(典型值),最大值为 ±1.5 LSB(±23 ppm 或 FSR)
动态范围：93.8 dB
SINAD：20 kHz 时为 92.5 dB
总谐波失真：20 kHz 时为 −100 dB
模拟输入范围：0 V 至 VREF,VREF 高达 VDD
多种基准电压源类型
内部可选 2.5 V 或 4.096 V
外部缓冲(高达 4.096 V)
外部(高达 VDD)
内部温度传感器 (TEMP)
通道时序控制器\可选 1 极滤波器\忙碌指示器
无流水线延迟,SAR 架构
具有 1.8 V 至 5.5 V 逻辑接口,使用 2.3 V 至 5.5 V 单电源运行
串行接口与 SPI\MICROWIRE\QSPI 和 DSP 兼容
功耗
2.5 V/200 kSPS 时为 3.5 mW
5 V/250 kSPS 时为 12.5 mW
待机电流：50 nA
提供低成本等级
20 引脚 4 mm × 4 mm LFCSP 封装
20 引脚 2.4 mm × 2.4 mm WLCSP 封装

应用

多通道系统监控
电池供电设备
医疗器械：ECG/EKG
移动通信：GPS
电力线路监控
数据采集
地震数据采集系统
仪器仪表
过程控制
