ADM3054BRWZ是一款5 kV rms信号隔离控制器局域网(CAN)物理层收发器,符合ISO 11898标准.

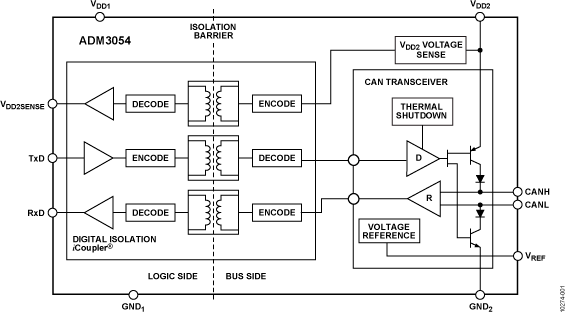

该器件采用ADI公司的 iCoupler®技术,将三通道隔离器和CAN收发器集成于单封装中.器件逻辑端采用 VDD1 上的3.3 V或5 V单电源供电,总线端则采用 VDD2 上的5 V单电源供电.总线端(VDD2)失电状况可以通过集成的VDD2SENSE 信号检测.

ADM3054BRWZ在CAN协议控制器与物理层总线之间创建一个隔离接口,它能以最高1Mbps的数据速率工作.

该器件的总线引脚(CANH和CANL)集成有保护功能,防止短接到24 V系统中的电源或地.

该器件具有限流和热关断特性,可防止发生输出短路以及总线短接至地或电源引脚的情况.额定温度范围为工业温度范围,提供16引脚\宽体SOIC封装.

特性

5 kV rms信号隔离式CAN收发器
工作电压(VDD1)：5 V或3.3 V
工作电压(VDD2)：5 V
VDD2SENSE 用于检测 VDD2是否失电
符合ISO 11898标准
数据速率可高达1 Mbps
CANH和CANL集成有短路保护功能,防止短接到24 V系统中的电源或地
无电节点不干扰总线
总线支持110个或更多节点
热关断保护
高共模瞬变抗扰度： >25 kV/μs
安全和法规认证
UL认证
1分钟5000 V rms,符合UL 1577
符合VDE标准证书
DIN V VDE V 0884-10 (VDE V 0884-10)：2006-12
VIORM = 846 V峰值
工业温度范围：−40°C至+125°C
16引脚宽体SOIC封装
通过汽车应用认证

应用

CAN数据总线
工业现场网络
