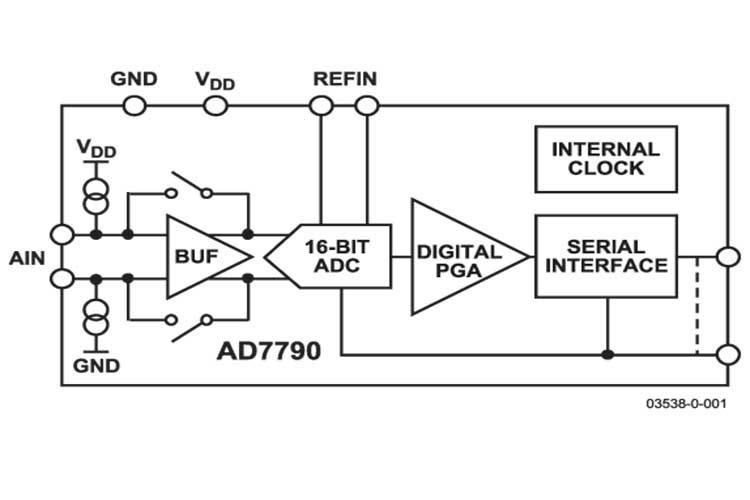

AD7790BRMZ均为适合低频测量应用的低功耗\完整模拟前端.采用3 V电源时,二者的典型功耗为65 µA;采用5 V电源\禁用缓冲时,典型功耗为75 µA.AD7791内置一个24位Σ-Δ型ADC,其中含有一个可缓冲或无缓冲差分输入.AD7790是AD7791的16位版本.AD7790在默认输出数据速率为16.6 Hz时具有16位峰－峰值分辨率,而AD7789在此输出数据速率时则具有19位峰－峰值分辨率,相当于21.5位有效分辨率.


AD7790BRMZ采用内部时钟工作,因此,用户不必为其提供时钟源.输出数据速率可通过软件编程设置,可在9.5 Hz至120 Hz的范围内变化.器件的峰－峰值分辨率随编程设置的输出数据速率不同而异.当输出数据速率为16.6 Hz时,可实现50 Hz/60 Hz同时抑制.两款器件还具有电源监控功能.


AD7790BRMZ可在单次转换模式下使用,即上电后执行单次转换,然后返回省电模式.或者,也可以选择连续模式工作.在连续转换模式下,可将两款器件配置为连续读取,即假设已将串行时钟作用于这些器件,则一旦完成一次转换,便会自动将转换结果置于串行总线上(用户无需写入ADC以读取数据).


AD7790BRMZ采用10引脚MSOP封装.

特性

电源：
- 工作电压：2.5 V至5.25 V
- 正常模式：最大75 µA
- 省电模式：最大1 µA
均方根(RMS)噪声：1.1 µV
(9.5 Hz更新速率时)
16位峰－峰值分辨率
积分非线性：3.5 ppm(典型值)
50 Hz和60 Hz同时抑制
内部时钟振荡器
可编程增益放大器
轨到轨输入缓冲
VDD监控通道
温度范围：–40°C～+105°C
10引脚MSOP封装
