LTC1540IMS8#PBF是一款具有内置基准的超低功率\单通道比较器.该比较器的特点包括 <0.6μA 的电源电流 (在整个商用温度范围内)\一个 1.182V ±2% 基准\可编程迟滞以及可吸收和供应电流的 TTL/CMOS 输出.基准输出能驱动一个高达 0.01μF 的旁路电容器,并不会产生振荡.

这款比较器采用 2V 至 11V 单电源或 ±1V 至 ±5.5V 双电源工作.比较器迟滞可以容易地采用两个电阻器和 HYST 引脚进行设置.每个比较器的输入工作范围从负电源至正电源的 1.3V 之内.比较器输出级能够连续供应高达 40mA 的电流.通过消除比较器改变逻辑状态时常见的交叉传导电流,清除了电源毛刺干扰.

LTC1540IMS8#PBF采用 8 引脚 MSOP 封装和 SO 封装.对于空间受限的应用,LTC1540 可提供 3mm x 3mm 扁平 (仅高 0.8mm) 双侧引脚细间距无引线封装 (DFN).

特性

超低静态电流：0.3μA (典型值)
基准输出可驱动 0.01μF 电容器
可调的迟滞
采用 3mm x 3mm x 0.8mm DFN 封装
宽电源范围：2V 至 11V
输入电压范围包括负电源
基准输出供应高达 1mA 电流
TTL/CMOS 兼容型输出
60μs 传播延迟 (采用 10mV 过驱动)
无瞬态开路电流
40mA 连续供电电流
引脚与 LTC1440\MAX921\MAX931 相兼容

应用

电池供电型系统监视

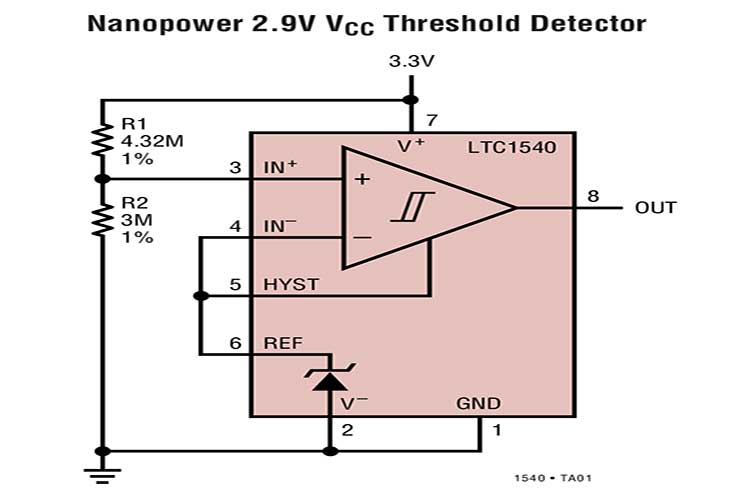

门限检测器
窗口比较器
振荡器电路
