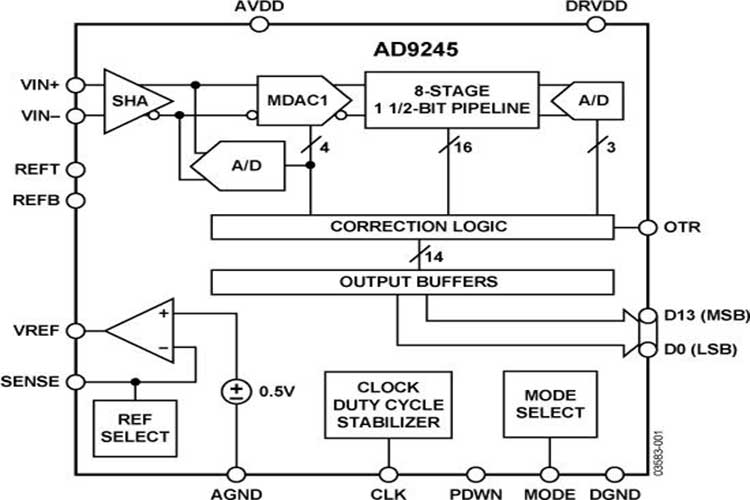

AD9245BCPZ-20是一款单芯片\14位\20 MSPS/40 MSPS/65 MSPS/80 MSPS模数转换器(ADC),采用3 V单电源供电,内置一个高性能采样保持放大器(SHA)和基准电压源.它采用多级差分流水线架构,内置输出纠错逻辑,可提供14位精度,并保证在整个工作温度范围内无失码.


利用宽带宽\真差分采样保持放大器(SHA),用户可以选择包括单端应用在内的各种输入范围和共模模式.该器件适用于在连续通道中切换满量程电平的多路复用系统,以及采用远超过Nyquist速率的频率对单通道输入进行采样.与以前的模数转换器相比,AD9245的功耗与成本均有所降低,适用于通信\成像和医疗超声等应用.


采用一个单端时钟输入来控制内部转换周期.一个占空比稳定器(DCS)用来补偿较大的时钟占空比波动,同时保持出色的ADC总体性能.数字输出数据格式为标准二进制或二进制补码.超量程(OTR)信号表示溢出状况,可由高有效位来确定是下溢还是上溢.AD9245采用先进的CMOS工艺制造,提供32引脚LFCSP封装,额定温度范围为-40°C至+85°C工业温度范围.

特性

3 V单电源供电(2.7 V至3.6 V)
信噪比(SNR)：72.7 dBc(至Nyquist频率\80 MSPS)
无杂散动态范围(SFDR)：
83.0 dBc(至Nyquist频率\80 MSPS)
低功耗
366 mW(80 MSPS)
300 mW(65 MSPS)
165 mW(40 MSPS)
90 mW(20 MSPS)
差分输入\500 MHz带宽
片内基准电压源和采样保持
微分非线性(DNL)：±0.5 LSB (80 MSPS)
灵活的模拟输入范围：1 V p-p至2 V p-p
数据格式：偏移二进制或二进制补码
时钟占空比稳定器


产品聚焦

AD9245采用3 V单电源供电,而数字输出驱动器采用一个独立的电源供电,以适应2.5 V和3.3 V逻辑产品系列.
取得专利的SHA输入在最高100 MHz的输入频率下仍保持出色的性能,并且可以针对单端或差分操作进行配置.
AD9245与AD9215\AD9235和AD9236引脚兼容,因而10位\20 MSPS产品可轻松升级至14位\80 MSPS产品.
时钟占空比稳定器(DCS)在较宽的时钟脉冲宽度范围内仍保持ADC的整体性能.
OTR输出位可提示超过选定输入范围的信号.

应用

医疗成像设备
使用IF采样的通信接收机
         WCDMA\CDMA-One\CDMA-2000和TDS-CDMA
电池供电仪表
手持式示波表
频谱分析仪
对功耗敏感的军事应用
