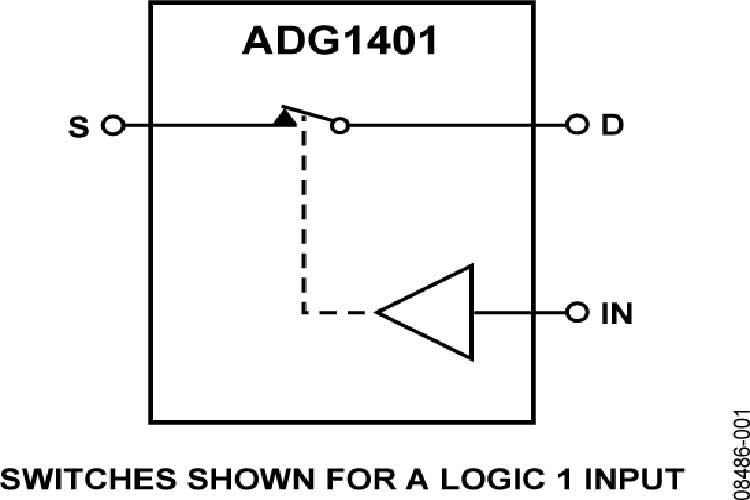

ADG1401BRMZ内置一个单刀单掷(SPST)开关.图1显示,当逻辑输入为1时,ADG1401开关闭合,ADG1402开关则断开.当接通时,各开关在两个方向的导电性能相同,输入信号范围可扩展至电源电压范围.在断开条件下,等于电源电压的信号电平被阻止.

iCMOS®(工业CMOS)是一种模块式制造工艺,集高电压CMOS(互补金属氧化物半导体)与双极性技术于一体.通过这种工艺,可开发在33V高压下工作的高性能模拟IC,其体积性能比是其它高压器件所无法实现的.与采用传统CMOS工艺的模拟IC不同,iCMOS器件不但可以承受高电源电压,同时还能提升性能\大幅降低功耗并减小封装尺寸.

导通电阻曲线在整个模拟输入范围都非常平坦,可确保切换音频信号时拥有出色的线性度和低失真性能.iCMOS结构可确保功耗极低,因而这些器件非常适合便携式电池供电仪表.

特性

导通电阻：1 Ω
导通电阻平坦度：0.2 Ω
连续电流最高达435 mA
额定电源电压：+12 V\±15 V\
±5 V
无需VL电源
3 V逻辑兼容输入
轨到轨工作
8引脚MSOP和8引脚\
3 mm × 2 mm LFCSP封装


产品聚焦
最大导通电阻(25℃)：1.3 Ω
极低失真.
3 V逻辑兼容数字输入：VIH = 2.0 V,VIL = 0.8 V.
无需VL逻辑电源.
8引脚MSOP和8引脚\3 mm × 2 mm LFCSP封装.
应用
自动测试设备
数据采集系统
电池供电系统
采样保持系统
音频信号路由
视频信号路由
通信系统
继电器替代方案
