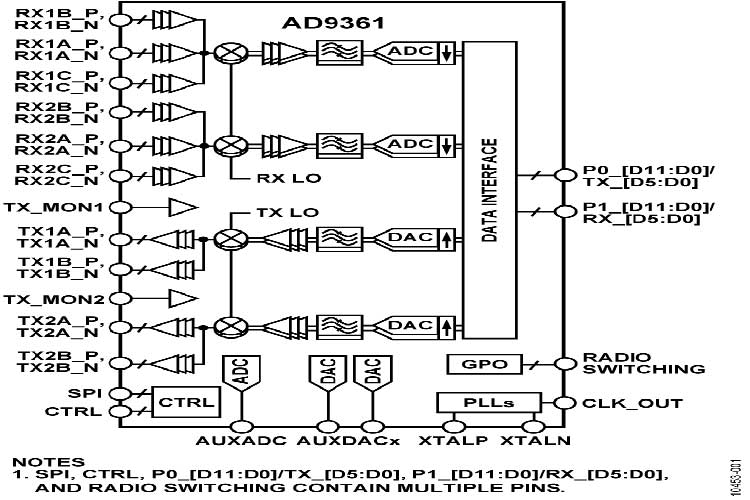

AD9363BBCZ是一款高性能\高度集成的RF捷变收发器,设计用于3G和4G毫微微蜂窝应用.该器件的可编程性和宽带能力使其成为多种收发器应用的理想选择.该器件集RF前端与灵活的混合信号基带部分为一体,集成频率合成器,为处理器提供可配置数字接口,从而简化设计导入.AD9363工作频率范围为325 MHz至3.8 GHz,涵盖大部分特许执照和免执照频段.支持的通道带宽范围为200 kHz以下至20 MHz.

两个独立的直接变频接收器拥有优良的噪声系数和线性度.每个Rx子系统都拥有独立的自动增益控制(AGC)\直流失调校正\正交校正和数字滤波功能,从而消除了在数字基带中提供这些功能的必要性.AD9363还拥有灵活的手动增益模式,支持外部控制.每个通道搭载两个高动态范围ADC,先将收到的I信号和Q信号进行数字化处理,然后将其传过可配置抽取滤波器和128抽头有限脉冲响应(FIR)滤波器,结果以相应的采样率生成12位输出信号.

发射器采用直接变频架构,可实现较高的调制精度和超低的噪声.这种发射器设计带来了行业较领先的34 dB Tx EVM,可为外部功率放大器(PA)的选择留出可观的系统裕量.板载Tx功率监控器可以用作功率检测器,从而实现高度精确的Tx功率测量.

完全集成的锁相环(PLL)可针对接收和发射通道提供低功耗的小数N分频频率合成.设计中集成了FDD系统需要的通道隔离.还集成了所有压控振荡器(VCO)和环路滤波器元件.AD9363的内核可以直接用1.3 V稳压器供电.IC通过一个标准四线式串行端口和四个实时I/O控制引脚进行控制.全面的省电模式可将正常使用情况下的功耗降至低点.AD9363采用10 mm × 10 mm\144引脚芯片级球栅阵列封装(CSP_BGA).

特性

集成12位DAC和ADC的射频(RF) 2 × 2收发器
宽带宽：325 MHz至3.8 GHz
支持时分双工(TDD)和频分双工(FDD)工作模式
可调谐通道带宽(BW)：最高20 MHz
接收器：6路差分或12路单端输入
出色的接收器灵敏度,噪声系数为3 dB
接收(Rx)增益控制
实时监控和控制信号用于手动增益
独立的自动增益控制(AGC)
双发射器：4路差分输出
高线性度宽带发射器
发射(Tx)误差矢量幅度(EVM)：-34 dB
Tx噪声：≤−157 dBm/Hz本底噪声
Tx监控器：66 dB动态范围,精度=1 dB
集成式小数N分频频率合成器
2.4 Hz本振(LO)步长
CMOS/LVDS数字接口

应用

3G企业级毫微微蜂窝基站
4G毫微微蜂窝基站
无线视频传输
