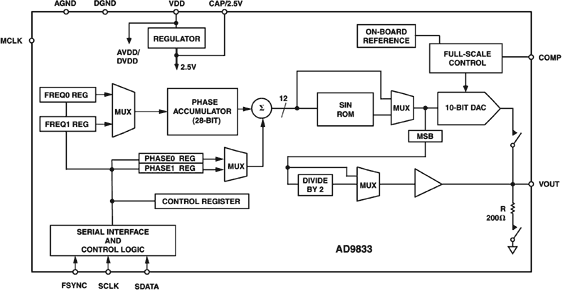

AD9833BRMZ是一款低功耗\可编程波形发生器,能够产生正弦波\三角波和方波输出.各种类型的检测\信号激励和时域反射(TDR)应用都需要波形发生器.输出频率和相位可通过软件进行编程,调整简单.无需外部元件.频率寄存器为28位宽,时钟速率为25 MHz时,可以实现0.1 Hz的分辨率;时钟速率为1 MHz时,AD9833可以实现0.004 Hz的分辨率.

AD9833BRMZ通过一个3线串行接口写入数据.该串行接口能够以最高40 MHz的时钟速率工作,并且与DSP和微控制器标准兼容.该器件采用2.3 V至5.5 V电源供电.

AD9833BRMZ具有省电功能.此功能允许关断器件中不用的部分,从而将功耗降至低点.例如,在产生时钟输出时,可以关断DAC.

AD9833BRMZ采用10引脚MSOP封装.

特性

数字可编程频率和相位
当供电电压为3 V时,功耗为12.65 mW
输出频率范围：0 MHz至12.5 MHz
28位分辨率(25 MHz基准时钟时为0.1 Hz)
正弦波/三角波/方波输出
2.3 V至5.5 V电源供电
无需外部元件
三线式SPI接口
扩展温度范围： -40 ℃至+105 ℃
掉电选项
10引脚MSOP封装
通过汽车应用认证
AD9833-EP支持防务和航空航天应用(AQEC标准)
下载 AD9833-EP数据手册 (pdf)
温度范围： −55 ℃至+125 ℃
受控制造基线
一个装配/测试厂
一个制造厂
增强型产品变更通知
认证数据可应要求提供
V62/14619-01XE DSCC图纸号

应用

频率刺激/波形发生
液流和气流测量
传感器应用：接近度\运动和缺陷检测
线路损耗/衰减
测试与医疗设备
扫描/时钟发生器
时域反射(TDR)应用
