ADL5385ACPZ是一款硅单芯片正交调制器,设计用于30 MHz至2200 MHz频率范围.其出色的相位精度和幅度平衡可以为通信系统提供高性能中频(IF)和直接射频(RF)调制.

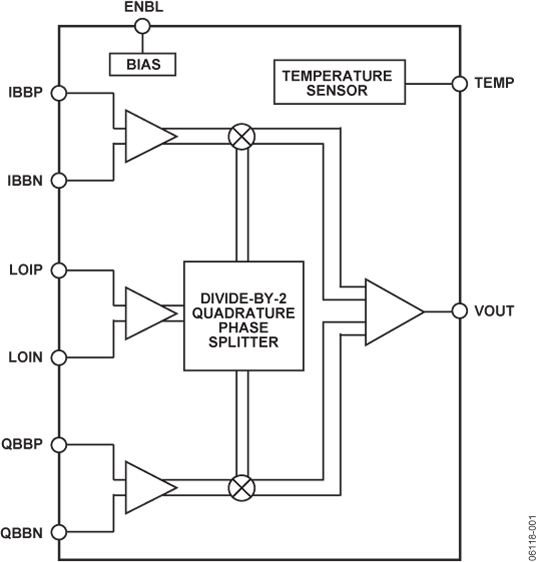

ADL5385ACPZ从两路差分基带输入获得信号,并将其调制到两个彼此正交的载波上.两个内部载波均源自一路单端\外部本机振荡器输入信号,其频率为目标载波输出频率的两倍.经过调制的两路信号,在一个可驱动50 Ω负载的差分转单端放大器上相加.

ADL5385ACPZ可以用作数字通信系统中的中频调制器或直接至RF调制器.较宽的基带输入带宽为基带驱动以及从复合中频驱动提供了条件.典型应用包括无线电链路发射机\电缆调制解调器终端系统和宽带无线接入系统.

ADL5385ACPZ采用ADI公司先进的硅-锗双极性工艺制造,提供24引脚\裸露焊盘无铅LFCSP_VQ封装.额定温度范围为-40℃至+85°C,同时提供无铅评估板.

特性

输出频率范围：30 MHz至2,200 MHz
1 dB输出压缩：11 dBm (350 MHz)
本底噪声：–159 dBm/Hz (350 MHz)
边带抑制：−50 dBc (350 MHz)
载波馈漏：−46 dBm (350 MHz)
单电源：4.75 V至5.5 V
24引脚\裸露焊盘\无铅LFCSP_VQ封装

应用

无线电链路基础设施
电缆调制解调器终端系统
UHF/VHF无线电
无线基础设施系统
无线本地环路
WiMAX/宽带无线接入系统
