这款放大器具有超低失调\漂移和偏置电流特性.AD9957BSVZ为宽带宽\自稳零放大器,具有轨到轨输入和输出摆幅以及低噪声特性,采用2.7 V至5 V单电源供电(或±1.35 V至±2.5 V双电源供电).

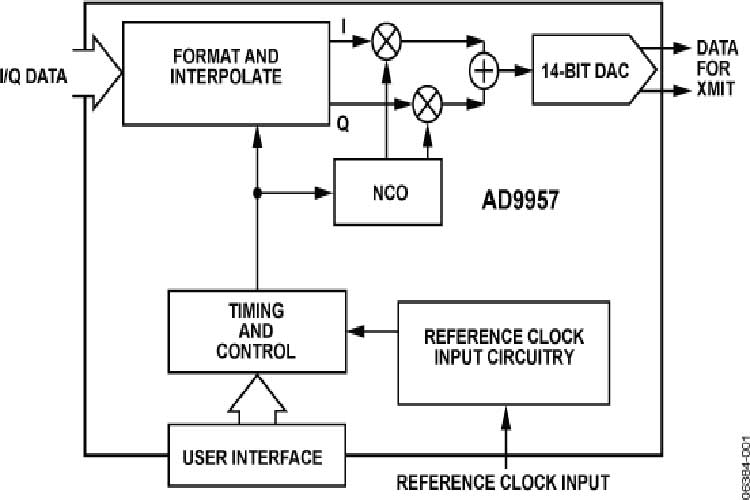

AD9957BSVZ可用作通用I/Q调制器与捷变上变频器,适合视成本\尺寸\功耗和动态性能为关键因素的通信系统.它在单芯片上集成了一个高速直接数字频率合成器(DDS)\一个高性能\高速14位数模转换器(DAC)\时钟乘法器电路\数字滤波器以及其它DSP功能,为有线或无线通信系统中的数据传输提供基带上变频.

AD9957BSVZ是正交数字上变频器(QDUC)系列中的第三款器件,另外两款器件是AD9857和AD9856.它的工作速度\功耗和频谱性能均有所提升.与前两款产品不同,它支持可用于I/Q基带数据的16位串行输入模式.或者,也可以对这款器件进行编程,用作单音正弦源或插值DAC.

基准时钟输入电路含有一个晶体振荡器\一个高速二分频输入和一个低噪声锁相环(PLL),锁相环用于倍增基准时钟频率.

控制功能的用户接口包括一个串行端口和引脚分布,前者经过配置很容易与Blackfin® DSP的SPORT接口,后者可以用来对任何信号参数(相位\频率或振幅)进行快速\轻松的移动键控.

特性

1 GSPS内部时钟速度(高达 400 MHz模拟输出)
集成1 GSPS\14位DAC
输入数据速率：250 MSPS
相位噪声 ≤ −125 dBc/Hz(1 kHz偏移,400 MHz载波)
卓越的动态性能：>80 dB 窄带 SFDR
8个可编程配置文件,支持移位键控
Sin(x)/(x)校正(反正弦滤波器)
参考时钟倍频器
内部振荡器,支持单晶体操作
软件/硬件控制的关断功能
集成RAM
相位调制功能
多芯片同步
与Blackfin SPORT轻松接口
插值因子范围：4至252倍
DAC插值模式
增益控制DAC
内部分频器支持高达2 GHz的参考频率
采用1.8 V和3.3 V电源供电
100引脚TQFP_EP封装

应用

HFC数据\电话和视频调制解调器
无线基站传输
宽带通信传输
网络电话
