ADM2582EBRWZ是具备±15 kV ESD保护功能的完全集成式信号和电源隔离数据收发器,适合多点传输线路上的高速通信应用.内部集成隔离式DC-DC电源,无需外加DC-DC隔离模块.

器件针对平衡传输线路而设计,符合ANS/TIA/EIA-485-A-98和ISO 8482:1987(E)标准.

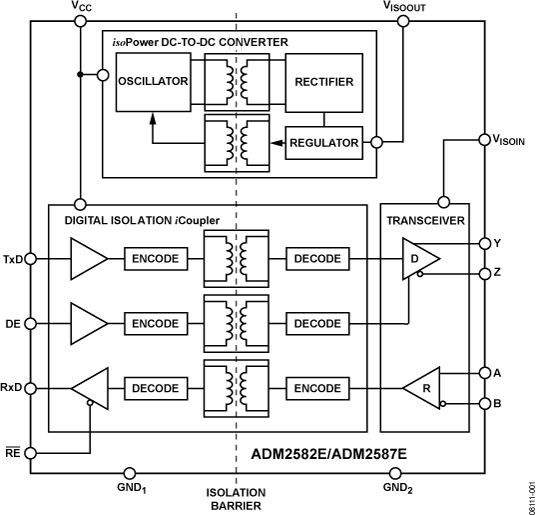

这些器件集成ADI公司的 iCoupler® 技术,将一个3通道隔离器\一个三态差分线路驱动器\一个差分输入接收器和ADI公司的 isoPower DC/DC转换器集成于单封装中.它们采用5V或者3.3V单电源供电,实现完全集成的信号和电源隔离RS-485解决方案.

ADM2582EBRWZ驱动器具有高电平有效使能特性.此外具有低电平有效接收器使能特性,禁用时可使接收器输出进入高阻态.

这些器件具有限流和热关断特性,可防止发生输出短路以及总线竞争导致功耗过大的情况.该器件的额定温度范围为工业温度范围,提供20引脚\宽体SOIC封装.

ADM2582EBRWZ包含 isoPower 技术,应用高频率开关元件通过变压器实现转换功率.设计印刷电路板(PCB)布局时应特别小心,必须符合相关辐射标准.关于电路板布局考量因素的详细信息,请参考应用笔记AN-0971： isoPower 器件的辐射控制.

特性

隔离式RS-485/RS-422收发器,可配置为半双工或全双工
集成 isoPower® 的隔离式DC/DC转换器
RS-485输入/输出引脚提供±15 kV ESD保护
符合ANSI/TIA/ EIA-485-A-98和ISO 8482:1987(E)标准
数据速率：16 Mbps
工作电压：5 V或3.3 V
总线最多支持与256个节点连接
开路和短路故障保护接收器输入
高共模瞬变抗扰度：>25 kV/µs
热关断保护
安全和法规认证
UL认证：1分钟2500 V rms,符合UL 1577标准
符合VDE标准证书
– DIN EN 60747-5-2 (VDE 0884 Part 2): 2003-01
– VIORM = 560 V 峰值
工作温度范围：−40°C至+85°C
高集成度,20引脚,宽体SOIC封装

应用

隔离式RS-485/RS-422接口
工业现场网络
多点数据传输系统
