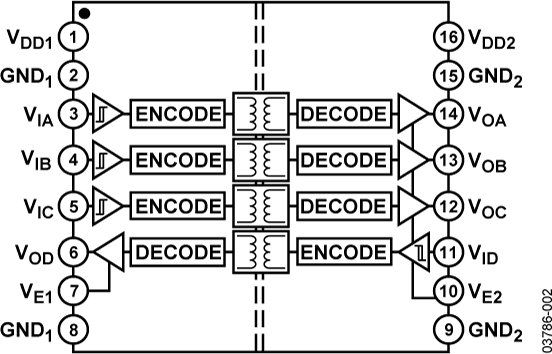

ADUM1401ARWZ是采用3/1通道方向性的四通道数字隔离器,采用ADI公司iCoupler® 技术. 这些隔离器件将高速CMOS与单芯片空芯变压器技术融为一体,具有优于光耦合器等替代器件的出色性能特征.

iCoupler 器件不用LED和光电二极管,因而不存在一般与光耦合器相关的设计困难. 简单的iCoupler 数字接口和稳定的性能特征,可消除光耦合器通常具有的电流传输比不确定\非线性传递函数以及温度和使用寿命影响等问题.

这些 iCoupler 产品不需要外部驱动器和其它分立器件. 此外,在信号数据速率相当的情况下, iCoupler 器件的功耗只有光耦合器的1/10至1/6.

ADuM140x系列隔离器提供四个独立的隔离通道,支持多种通道配置和数据速率(请参考数据手册"订购指南"部分). 所有型号均可采用2.7 V至5.5 V电源电压工作,与低压系统兼容,并且能够跨越隔离栅实现电压转换功能. 此外,ADuM140x具有低脉冲宽度失真(CRW级小于2 ns)和严格的通道间匹配(CRW级小于2 ns)特性. 与其它光耦合器不同,ADuM140x隔离器具有已取得专利的刷新特性,可确保不存在输入逻辑转换时及缺少一个电源条件下的直流正确性.

特性

汽车应用版本已通过AEC-Q100认证
低功耗工作
双向通信
3 V/5 V电平转换
工作温度最高可达： 125 ℃
高数据速率： dc至90 Mbps (NRZ)
精密时序特性
高共模瞬变抗扰度： >25 kV/μs
欲了解更多特性,请参考数据手册

应用

通用多通道隔离
SPI接口/数据转换器隔离
RS-232/RS-422/RS-485 收发器
工业现场总线隔离
汽车系统
