ADM3202ARUZ均为高速\双通道RS232/V.28接口器件,采用+3.3 V单电源供电.这些器件具有低功耗和关断特性(ADM3222/ADM1385),非常适合电池供电的便携式仪表使用.

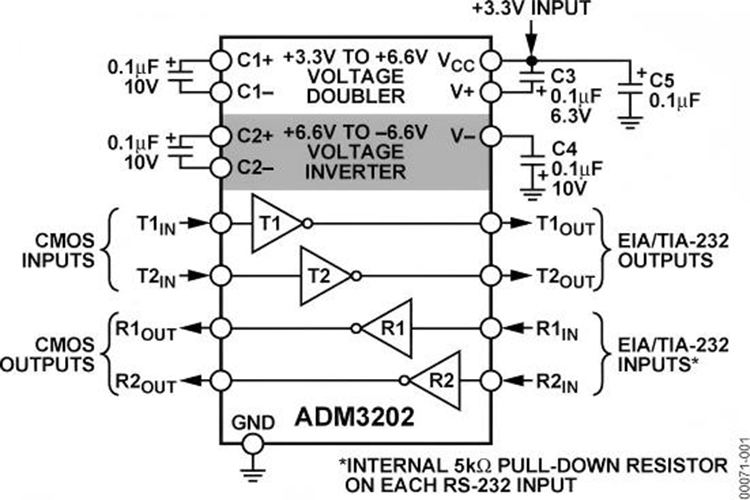

ADM3202ARUZ均符合EIA-232E和CCITT V.28规范,数据速率最高可达230 kbps.倍压器/反相器使用四个外部0.1 µF电荷泵电容,因而该器件可以采用+3.3 V单电源供电.

ADM3202ARUZ内置附加使能和关断电路.可以使用EN输入使接收器输出处于三态.SD输入用来关断电荷泵和发射器输出,将静态电流降至1 µA以下.在关断期间,接收器仍保持使能状态,除非利用EN予以禁用.

ADM3202ARUZ提供16引脚DIP\窄体和宽体SO以及节省空间的TSSOP封装.ADM3222提供18引脚DIP\SO和20引脚SSOP\TSSOP封装.ADM1385提供20引脚SSOP封装,且与LTC1385 CG引脚兼容.

特性

数据速率：460 kbps
额定电源电压：3.3 V
符合EIA-232E规范
0.1 µF电荷泵电容
MAX3222/32和LTC1385的升级产品
低功耗关断功能(ADM3222E和ADM1385)
DIP\SO\SOIC\SSOP和TSSOP封装选项
RS-232引脚(仅ADM3202)提供ESD保护,符合IEC1000-4-2 (801.2)标准
±8 kV：接触放电
±15 kV：气隙放电
