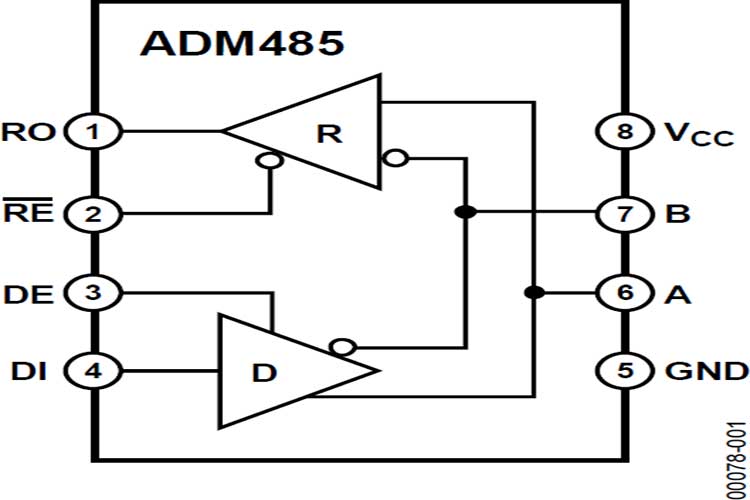

ADM485ARZ是一款差分线路收发器,适用于多点总线传输线路的高速双向数据通信.它针对平衡数据传输而设计,符合EIA标准RS-485和RS-422.该器件内置一个差分线路驱动器和一个差分线路接收器,驱动器和接收器均可独立使能.禁用时,输出处于三态.

ADM485ARZ采用+5 V单电源供电.热关断电路可防止总线竞争或输出短路导致功耗过大.故障条件下,如果检测到内部驱动器电路的温度显著升高,此特性将强制驱动器输出进入高阻抗状态.

一条总线上最多可以同时连接32个收发器,但任一时间只能使能一个驱动器.因此,其余禁用的驱动器不能向总线提供负载.为此,ADM485驱动器在禁用和关断时处于高输出阻抗状态.

当收发器不用时,这可以使负载效应降至低点.在-7 V至+12 V的整个共模电压范围内,驱动器均可保持高阻抗输出.

如果输入未连接(浮地),接收器所具有的故障安全特性将使输出保持逻辑高状态.

ADM485ARZ采用BiCMOS工艺制造,这是一种将低功耗CMOS与快速开关双极性技术相结合的先进混合工艺技术.所有输入和输出均提供ESD保护;所有驱动器输出均有较高的源电流和吸电流能力.一个外延层用来防止闩锁.

ADM485ARZ的开关速度极快.驱动器传播延迟极小,数据传输速率最高可达5 Mb/s,而低偏斜则使电磁辐射(EMI)降至低点.

该器件的额定温度范围为商用和工业温度范围,提供8引脚DIL/SOIC封装.

特性

符合EIA RS-485标准
数据速率：5 Mbps
5 V单电源
总线共模范围：–7 V至+12 V
高速\低功耗BiCMOS工艺
热关断保护
短路保护
驱动器传播延迟：10 ns
接收器传播延迟：15 ns
关断时输出处于高阻抗状态
LTC485的出色升级器件
