ADR4525BRZ-R7为高精度\低功耗\低噪声基准电压源,B\C和D级的最大初始误差为±0.02%,并具有出色的温度稳定性和低输出噪声.

该系列基准电压源使用创新的内核拓扑结构来实现高精度,同时提供出色的温度稳定性和噪声性能.这些器件具有较低的热感应输出电压滞回,并且长期输出电压漂移低,从而提高了时间和温度变化下的系统精度.

最大工作电流为950μA,最大压差低至300 mV,因此非常适合便携式设备应用.

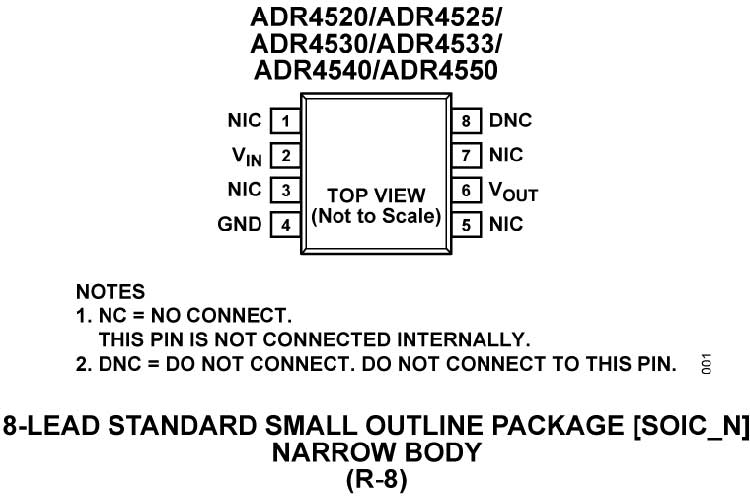

ADR4525BRZ-R7基准电压源采用8引脚SOIC封装,可提供较宽的输出电压范围,所有器件的额定温度范围均为−40°C至+125°C扩展工业温度范围.

ADR4525BRZ-R7提供D级(采用8引脚LCC封装)和C级,温度范围为0°C至70°C.ADR4525W采用8引脚SOIC封装,适合汽车应用.

特性

最大温度系数(TCVOUT)：
0.8 ppm/°C(D级,0°C至70°C)
1 ppm/°C(C级,0°C至70°C)
2 ppm/°C(B级,−40°C至+125°C)
4 ppm/°C(A级,−40°C至+125°C)
输出噪声(0.1 Hz至10 Hz)：
1 μV p-p(VOUT为2.048 V(典型值)时)
初始输出电压误差：
B\C\D级：±0.02%(最大值)
输入电压范围：3 V至15 V
工作温度范围：
A级和B级：−40°C至+125°C
C 级和 D 级：0°C 至 +70°C
输出电流：+10 mA拉电流/-10 mA灌电流
低静态电流：950 µA(最大值)
低压差：300 mV(2 mA,VOUT ≥ 3 V)
8引脚SOIC封装和LCC封装
通过AEC-Q100汽车应用认证
长期漂移：8 ppm(典型值)/4500小时

应用

精密数据采集系统
高分辨率数据转换器
高精度测量器件
工业仪器仪表
医疗设备
汽车电池监控
