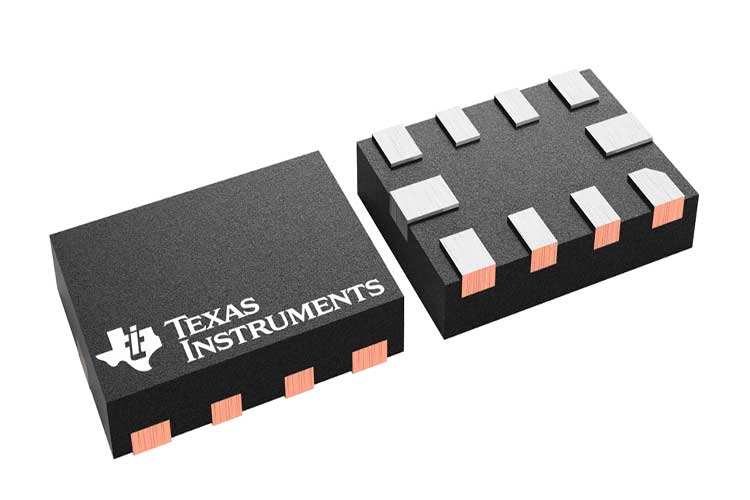

ADS1115IDGSR是采用无引线 X2QFN-10 封装\SOT-10 封装和 VSSOP-10 封装\兼容 I2C 的 16 位低功耗精密模数转换器 (ADC).ADS111x 器件采用了低漂移电压基准和振荡器.ADS1114 和 ADS1115 还包含一个可编程增益放大器 (PGA) 和一个数字比较器.除了这些特性,这些器件还具有宽工作电源电压范围,因而非常适用于功率受限型和空间受限型传感器测量应用.

ADS1115IDGSR器件的数据转换速率最高可达每秒 860 次采样 (SPS).PGA 可提供从 ±256mV 到 ±6.144V 的输入范围,从而实现精准的大小信号测量.ADS1115 具有一个输入多路复用器 (MUX),可实现双路差分输入或四路单端输入测量.在 ADS1114 和 ADS1115 中使用数字比较器可进行欠压和过压检测.

特性

超小型封装：
X2QFN：2mm × 1.5mm × 0.4mm
SOT：2.9mm × 2.8mm × 0.6mm
宽电源电压范围：2.0V 至 5.5V
低电流消耗：150µA(连续转换模式)
可编程数据速率：8SPS 至 860SPS
单周期稳定
内部低漂移电压基准
内部振荡器
I2C 接口：四个引脚可选地址
工作温度范围：-40°C 至 +125°C
器件系列：
ADS1113：1 个单端 (SE) 或差分 (DE) 输入
ADS1114：1 个单端或差分输入,具有比较器和 PGA
ADS1115：4 个单端输入或 2 个差分输入,具有比较器和 PGA
